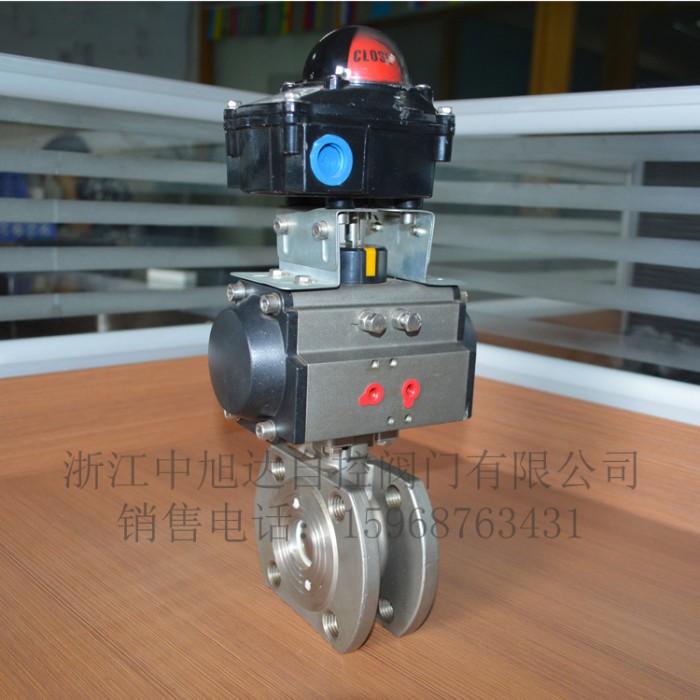

品牌:ZXDA中旭达
型号:Q671F
规格:32mm
起订:1套
供应:1000套
发货:3天内
购买咨询
特点及用途
内螺纹连接球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。可设置90°开关定位机构，根据需要加键以防止误操作。内螺纹连及对焊连接球阀适用于PN1.0-4.0MPa，工作温度-29-180°C(密封圈为增强聚四氟乙烯)或-29-300°C(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氮盐水、中和水等多种介质。
性能规范
|
公称通径DN(mm)
|
6-100
|
||||||
|
公称压力PN(MPa)
|
1.6
|
||||||
|
公称压力(MPa)
|
强度试验
|
2.4
|
|||||
|
密封试验
|
1.8
|
||||||
|
材料
|
材料代码
|
C
|
P
|
R
|
|||
|
主要零件
|
阀体
|
WCB
|
CF8 304
|
CF8M 316
|
|||
|
碟版
|
WCB
|
CF8 304
|
CF8M 316
|
||||
|
阀杆
|
2Cr13
|
0Cr18Ni9Ti
|
0Cr17NiM02
|
||||
|
密封圈
|
增强聚四氟乙烯 对位聚苯
|
||||||
|
填料
|
聚四氟乙烯 柔性石墨
|
||||||
|
适用工况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|||
|
适用湿度
|
-28°C-350°C
|
||||||
|
执行器
|
型号
|
GT系列
|
|||||
|
气源压力
|
0.3-0.7MPa
|
||||||
|
执行标准
|
设计制造
|
结构长度
|
法兰尺寸
|
压力温度
|
实验检验
|
||
|
GBT/12237
|
GB12221
|
/
|
GB9131
|
GB13927
|
|||
三片式球阀尺寸表
|
公称通径DN(mm)
|
尺寸(mm)
|
执行器型号
|
|||||||||
|
三段式
|
对焊式
|
承插焊式
|
|||||||||
|
G
|
L
|
d
|
L
|
d
|
D
|
L
|
D
|
D1
|
A
|
||
|
6
|
65
|
11.6
|
65
|
11.6
|
18
|
65
|
11.6
|
14.1-14.3
|
9.5
|
GTD-52
|
|
|
10
|
65
|
12.7
|
65
|
12.7
|
18
|
65
|
12.7
|
17.55-17.8
|
9.5
|
GTD-52
|
|
|
15
|
67
|
15
|
67
|
15.8
|
24
|
67
|
15
|
21.7-21.95
|
9.5
|
GTD-52
|
|
|
20
|
82
|
20
|
82
|
20
|
28
|
82
|
20
|
27.05-27.3
|
11.1
|
GTD-63
|
|
|
25
|
91
|
25
|
91
|
25
|
34
|
91
|
25
|
33.8-34.05
|
12.7
|
GTD-63
|
|
|
32
|
108
|
32
|
108
|
32
|
41
|
108
|
32
|
42.55-42.8
|
14.3
|
GTD-83
|
|
|
40
|
129
|
38
|
129
|
38
|
49
|
129
|
38
|
48.65-48.9
|
15.89
|
GTD-83
|
|
|
50
|
148
|
50
|
148
|
50
|
62
|
148
|
50
|
61.1-61.35
|
17.4
|
GTD-83
|
|
|
65
|
186
|
64
|
193
|
64
|
78
|
GTD-110
|
|||||
|
80
|
206
|
78
|
222
|
78
|
98
|
GTD-110
|
|||||
|
100
|
240
|
98
|
273
|
98
|
124
|
GTD-127
|
|||||
