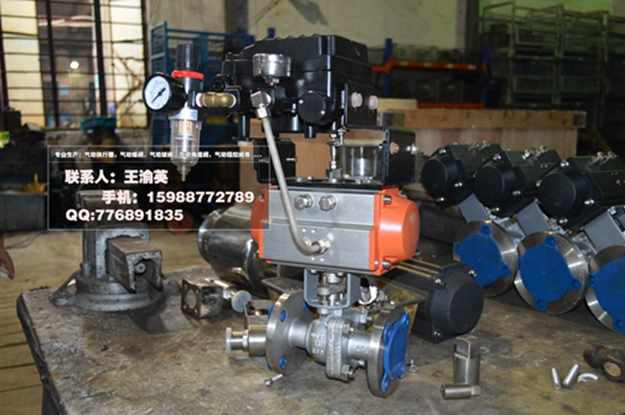

产品型号：Q641F

产品特点：产品特点：Q641F气动不锈钢球阀球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。

 球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。

不锈钢气动球阀结构特点

1、流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。

2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。

4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

不锈钢气动球阀执行机构

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

不锈钢气动球阀附件的选项

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：HVSD手操机构

不锈钢气动球阀执行标准

1、  设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598。



温馨提示：因本产品规格及参数繁多，不能在此一一报价，请联系在线旺旺或来电咨询！

概述：

    Q641F气动球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。气动球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。气动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

产品特点

1、流体阻力小，气动球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。

2、气动球阀阀体装有止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

3、气动球阀阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且密封能力随着介质压力的增高而增大。

4、气动球阀阀杆密封可靠，由于阀杆只作回转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故气动球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

气动执行器

采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

技术参数和性能

Q641F气动球阀气动执行器技术参数 Q641F气动球阀阀体参数

类   型 双作用活塞式、弹簧复位式 公称通径 DN15～200mm

气源压力 双作用：2-8bar/单作用：4-8bar 公称压力 PN1.6、2.5、4.0、6.4MPa

输出力矩 双作用：4N·M～10560N·M 阀轴材质 不锈钢

单作用：7N·M～2668N·M 阀体材质 球墨铸铁、碳钢、304/316/316L不锈钢

工作温度 常温型：-20℃～80℃（丁腈橡胶O型圈） 球体材质 304/316/316L不锈钢

高温型：-20℃～160℃（氟橡胶O型圈） 阀座密封 PTFE、PPL、金属密封

动作范围 0～90°±5° 温   度 PTFE≤180℃、PPL≤350℃、金属密封≤450℃

接口螺纹 GTD40～GTD83/ATD50～ATD88    G1/8″ 适用介质 水、石油、粘性流体、浆料、强氧化性介质等

GTD110～GTD350/ATD100～200   G1/4″

阀位信号 定位器：4～20mA/回信器：全开全关信号 特   点 连线简单，结构紧凑、阻力小、动作稳定
