品牌:七方高中压
型号:D671X
规格:20-800
起订:1台
供应:300台
发货:3天内
购买咨询

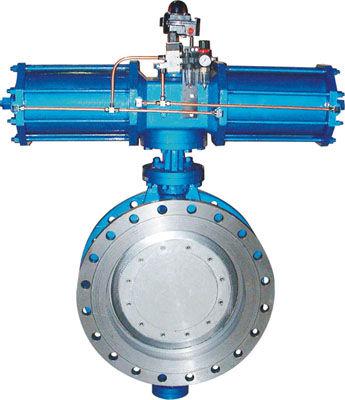

气动蝶阀；
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、气动蝶阀齿轮式双活塞，输出力矩大，体积小。
10、气缸选用铝金材料，重量轻、外形美观。
11、可在顶部、底部安装手动操作机构。
12、齿条式连接可调节开启角度、额定流量。
13、蝶阀执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
14、IS05211标准连接为产品的安装更换提供了方便。
15、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
技术参数：
|
公称通径DN(mm) |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
100 |
200 |
405 |
620 |
1150 |
2030 |
3150 |
4550 |
|
流量特性 |
近似等百分比 |
|||||||
|
公称压力PN(MPa) |
0.1 0.25 0.6 1.0 |
|||||||
|
工作温度（℃） |
一般：-40~450 高温：450~560 密封性：-20~150 |
|||||||
|
信号范围（KPa） |
20~100 |
|||||||
|
执行机构有效面积（cm2） |
280 |
400 |
||||||
|
气源压力（MPa） |
0.14 |
|||||||
|
阀板转角（度） |
0~80 |
|||||||
|
额定转角偏差（%） |
+2.5 |
|||||||
|
基本误差值（%） |
±5 |
|||||||
|
回差（%） |
4 |
|||||||
|
死区（%） |
3 |
|||||||
|
泄漏量等级 |
II、VI |
|||||||
|
允许压差（MPa） |
0.22 |
0.086 |
0.045 |
0.054 |
0.031 |
0.013 |
0.017 |
0.0098 |
