品牌:金钛阀门
型号:AX742X(AX107X)
规格:DN50~DN1200
起订:1台
供应:99台
发货:3天内
AX742X活塞式安全泄压持压阀用途
泄压持压阀主要安装在高层建筑、消防、水厂等配水系统管网上，当给水管路中压力超过泄压阀设定的压力，泄压阀迅速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的压力。能准去保持不变的设定压力，一旦超压，泄压阀迅速打开，及时泄压，关闭平稳，消除压力余波。
活塞式式泄压迟压阀工作原理
当管道从进水端给水时，水流经过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室压力升高并关闭主阀，停止供水。当出口压力降到导阀设定压力时，控制室向下游排水，由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启，稳定状态时，控制室进水，排水相同，开度不变，出口压力不要，调节导阀弹簧即可设置出口压力。
活塞式安全泄压迟压阀功能与特点

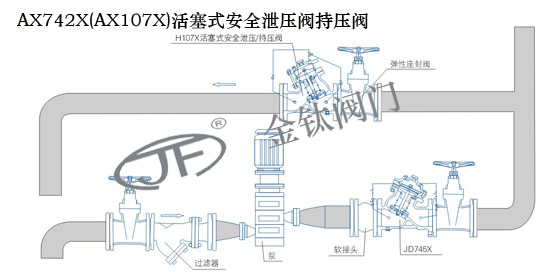

本阀一般安装在高层建筑给水，以及其它供水管网的上游，实现对其下游管网及装置的减压稳压阀功能，保护管线安全。
活塞式泄压迟压阀技术参数
|
公称压力Mpz |
壳体实验压力Mpz |
密封实验压力Mpz |
调压范围Mpz |
适用介质 |
适用温度℃ |
|
1.0 |
1.5 |
1.1 |
0-1.0 |
水 |
0~80 |
|
1.6 |
2.4 |
1.76 |
0-1.6 |
||
|
2.5 |
3.75 |
2.75 |
0-2.5 |

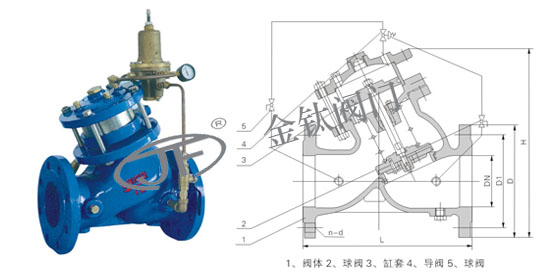

活塞式安全泄压迟压阀的连接尺寸
|
DN |
L |
H |
D |
D2 |
d-n |
||||
|
|
|
|
1.0MPa |
1.6Mpa |
2.5MPa |
1.0MPa |
1.6Mpa |
2.5MPa |
1.6MPa |
|
50 |
203 |
293 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
|
65 |
216 |
328 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
|
80 |
248 |
364 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
|
100 |
283 |
418 |
222 |
222 |
235 |
180 |
180 |
190 |
8-18 |
|
125 |
330 |
481 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
|
150 |
356 |
543 |
285 |
285 |
300 |
240 |
240 |
250 |
8-22 |
|
200 |
444 |
673 |
340 |
340 |
360 |
295 |
395 |
310 |
8-22 |
|
250 |
533 |
792 |
395 |
405 |
425 |
350 |
355 |
370 |
12-22 |
|
300 |
600 |
927 |
445 |
460 |
485 |
400 |
413 |
430 |
12-22 |
|
350 |
622 |
957 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
|
400 |
698 |
1188 |
565 |
580 |
620 |
515 |
525 |
550 |
16-26 |
|
450 |
775 |
1218 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
|
500 |
818 |
1256 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
|
600 |
900 |
1660 |
780 |
840 |
|
725 |
770 |
|
20-30 |
|
700 |
980 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
|
800 |
1120 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-33 |
|
900 |
1220 |
2100 |
1115 |
|
|
1050 |
|
|
28-33 |
|
1000 |
1320 |
2400 |
1230 |
|
|
1160 |
|
|
28-36 |
温馨提示：客户需要其它型号产品，请致电给我们金钛阀门销售部。
金钛阀门订货说明
1、产品名称与型号，公称直径，阀体材质，公称压力，适用介质，连接方式，使用温度，是否带附件以便我们为您正确选型。
2、如有特殊要求请在产品时注明。
3、若已经由设计单位选定型号，请按型号直接向我司销售部订购。
4、当使用场合复杂时，请尽量提供设计图。
5、欢迎访问我们的网站，如有AX742X活塞式泄压持压阀任何疑问，您可以致电给我们，我们将竭诚为您提供优质的服务！
