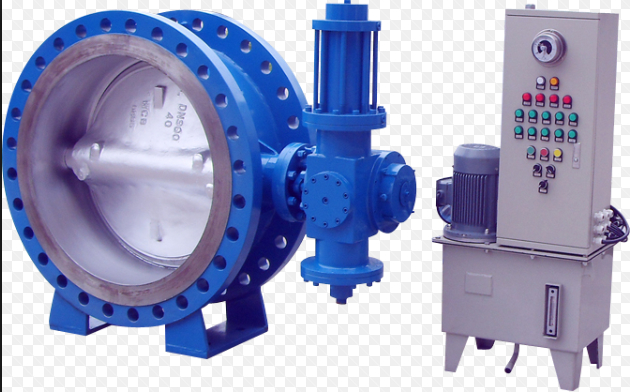

液控蝶阀

七方高中压阀门有限公司 2014-07-07 09:23

价格:￥300.00/台
品牌:七方高中压
型号:YD743H
规格:20-800
起订:1台
供应:200台
发货:3天内

永嘉七方高中压阀门有限所生产的液控蝶阀有一下原理（详细说明请返回首页技术中心）

1）开阀：液控蝶阀开发时，利用液控站和举升油缸的作用力，通过举臂，重锤杆、阀轴等零件，带动碟板作90°旋转。与此同时，液控站和举升油缸的作用力也通过举臂和重锤杆将重锤垂直提升，将重锤的重力转换为势能，为关阀做好动力准备。

2）锁定：液控蝶阀的锁定机构由传动油缸，机械锁定轴、电磁锁定轴、电磁铁等零件组成，具有机械电磁联合锁定功能，当阀门全开后，先有传动油缸的作用力驱动机械锁定轴投入到锁定位置进行初锁，后由电磁铁的电磁力驱动电磁锁定轴进行终锁，其锁定过程在一系列行程开关的作用下，完全自动进行，一气呵成。重锤的巨大作用力完全由机械锁定轴承受，机械锁定轴的退出受到电磁锁定轴的约束，而电磁锁定轴的退出则受到电磁铁的电磁力控制，只要电磁铁不失电，其电磁锁定轴和机械锁定轴就被牢牢控制住，不关阀门开启多长时间，不管重锤有多重、重锤（碟板）绝不会下落一丝一毫，确保碟板开启后始终处于全开状态（*小流阻状态），期间无需任何补油、补压措施。

3）关阀：关阀有三种情况，A：人为关阀；B：水泵或阀门自身故障失电关阀；C：外线失电关阀。不管哪种情况关阀，只需让电磁铁失电即可按预定的程序自动关闭，在电磁铁失电瞬间，电磁力即刻同步消失。电磁锁定轴一旦失去电磁力的作用则即刻开锁，机械锁定轴在失去电磁锁定轴的约束后也即可开锁，此时重锤的势能即重锤杆、举臂、阀轴等零件带动碟板按照预先调定的快关、缓冲、慢关程序作关闭运动，整个过程一气呵成。液控蝶阀在关闭过程中，必须排除举升油缸下腔的油液，据此，采取控制并调节举升油缸排油速度的方法，能有效地对阀门的关闭速度进行控制。液控蝶阀的关闭过程有快关、缓冲、慢关三个程序，其快关时间、慢关时间、快关角度、慢关角度都可以调节。

1、阀体；2、杠杆；3、重锤；4、摇臂；5、行程开关；6、墙板
7、开度电位器；8、电机；9、油泵；10、蓄能器；11、耐震压力表
12、低压力开关；13、高压力开关；14、电磁阀i 1 5、截止阀常开
16、流量控制阀；17、溢流阀；1 8、手动泵；1 9、截止阀常闭
20、电气控制箱；21、快关调节阀；22、快慢角度调节
23、慢关调节阀；24、油缸

S/B/D741X型自动保压液控蝶阀采用标准:

灰铸铁法兰：GB/T172416-1998；
球墨铸铁法兰：GB/T172416-1998
钢制法兰：GBIT9113-2000；
结构长度：GB/T12221-1989；
压力试验：GB/T13927-1992；

本蝶阀是在引进国外产品的基础上在性能上经过改进和完善的产品。它能按预定实现泵阀联动保压不掉锤，蝶板不抖动，流阻小；具有可调快、慢关两个阶段，特别是当突然停电或事故停泵时的快慢关两个阶段关阀，防止水锤危害，保护水泵及管网系统安全。
本阀广泛用于水厂、电厂、冶金、排灌等大中型工程管道泵站。

S/B/D741X型蝶阀

20067610311166

S/B/D741X型自动保压液控蝶阀主要零件材料

名称	材料
阀体	灰铸铁、球黑铸铁、碳素钢
蝶板	灰铸铁、球黑铸铁、碳素钢
阀轴	碳素钢(表面防腐处理)、不锈钢
阀体密封	不锈钢、铜合金
蝶板密封圈	优质橡胶

S/B/D741X型自动保压液控蝶阀主要零件材料

名称	材料
阀体	灰铸铁、球黑铸铁、碳素钢
蝶板	灰铸铁、球黑铸铁、碳素钢
阀轴	碳素钢(表面防腐处理)、不锈钢
阀体密封	不锈钢、铜合金
蝶板密封圈	优质橡胶

S/B/D741X型自动保压液控蝶阀主要技术参数

公称	公称压力	试验压力		适用温度	适用介质
公称	公称压力	壳体	密封	适用温度	适用介质
300-1000	2.5	3.75	2.75	80 ℃	水、海水、泥沙水等
300-1800	1.6	2.4	1.76
300-2000	1.0	1.5	1.1
1200-2500	0.6	0.9	0.66
2000-2600	0.25	0.375	0.275

重锤式自动保压锁定型液控缓闭止回蝶阀外形及连接尺寸图DN≥600

200676103233285

S/B/D741X泵站型自动保压液控蝶阀规格及连接尺寸表

DN	L	D	D1	D2	b	f	n	d	L1	L2	L3	L4	L5	L6	H	H1	H2	H3	B1	B2	B3	B4	B5	b1	e	d1	d2
PN=0.25MPa
300	270	435	395	366	26	4	12	23	800	850	100	150	120	180	300	365	780	280	280	900	320	380	683	30		30	24
350	290	490	445	413	28	4	12	23	800	850	100	140	120	180	300	365	780	280	305	930	320	380	713	30		30	24
400	310	540	495	463	32	4	16	23	900	850	120	180	120	180	300	390	880	280	365	980	340	420	765	30		30	24
500	350	645	600	568	34	4	20	23	1100	850	150	220	120	180	350	443	1070	280	440	1045	400	500	830	40		32	24
600	390	755	705	667	35	5	20	26	1275	860	150	250	160	220	405	860	1245	610	525	1210	430	546	965	40	65	32	24
700	430	860	810	772	35	5	24	26	1275	860	180	290	160	220	460	860	1245	610	555	1250	570	700	1005	40	65	32	24
800	470	975	920	878	40	5	24	31	1275	860	180	310	160	220	520	860	1245	610	605	1300	610	740	1055	40	65	32	24
900	510	1075	1020	978	40	5	24	31	1385	860	180	320	160	220	570	935	1350	68	670	1360	700	860	1110	40	40	35	24
1000	550	1175	1120	1078	42	5	28	31	1385	860	200	360	160	220	640	935	1350	685	755	1480	740	900	1237	40	40	35	24
1200	630	1375	1320	1280	45	5	32	31	1385	860	200	360	160	220	750	935	1350	685	855	1580	790	950	1337	40	40	35	24
1300	630	1475	1420	1380	30	5	32	31	1510	870	260	460	160	220	780	1065	1475	820	935	1695	820	960	1468	40	40	42	28
1400	630	1575	1520	1480	30	5	36	31	1510	870	260	460	160	220	835	1065	1475	820	1010	1760	840	1000	1536	40	40	42	28
1500	630	1690	1630	1590	30	5	36	31	1510	870	260	500	160	220	900	1065	1475	820	1055	1800	900	1040	1572	40	40	42	28
1600	630	1790	1730	1690	32	5	40	31	1765	870	270	500	160	220	950	1075	1720	820	1120	1875	960	1140	1598	40	40	42	28
1750	630	1935	1880	1840	32	5	44	31	1765	870	270	500	160	220	1000	1075	1720	820	1175	1910	1350	1500	1682	45	40	42	28
1800	870	1990	1930	1890	34	5	44	31	1765	870	270	500	160	220	1040	1075	1720	820	1210	1940	1370	1570	1708	45	40	42	28
2000	870	2190	2130	2090	34	5	48	31	2060	910	360	600	200	280	1130	1180	1990	910	1380	2080	1370	1650	1848	45	40	42	32
2200	870	2405	2340	2295	36	6	52	34	2060	910	360	600	200	280	1240	1180	1990	910	1480	2180	1600	1880	1948	45	40	42	32
2400	1000	2605	2540	2495	38	6	56	34	2150	910	450	800	200	280	1340	1250	2080	980	1590	2350	1740	2020	2118	45	40	42	32
2600	1000	2805	2740	2695	40	6	60	34	2150	910	500	900	200	280	1440	1250	2080	980	1770	2470	1850	2200	2238	50	40	42	32
2800	1000	3030	2960	2910	42	6	64	37	2050	910	600	950	200	280	1560	1180	1990	1050		2640	2000	2400	2355	50	20	48	32
3000	1000	3230	3160	3110	42	6	68	37	2050	950	600	1000	200	280	1660	1180	1990	1050		2820	2160	2560	2535	50	20	48	32
3200	1200	3430	3360	3310	44	6	72	37	2150	950	700	1100	200	280	1760	1250	2080	1180		2980	2360	2760	2695	50	20	48	32
3400	1200	3630	3560	3510	46	6	76	37	2150	950	750	1200	200	280	1860	1250	2080	1180		3140	2420	2920	2855	50	20	48	32
3500	1200	3730	3660	3610	48	6	78	37	2150	950	750	1200	200	280	1910	1250	2080	1180		3210	2680	3180	2925	50	20	48	32
