品牌:七方高中压
型号:H42H
规格:25-500
起订:1台
供应:200台
发货:3天内
用途和性能规范
本阀门用于工业管道上作阻止介质逆流的装置。
性能规范：
试验压力： 公称压力（ MPa ） 1.6 / 2.5 / 4.0 ；150Lb-900Lb
壳体试验： 2.4/ 3.8 / 6.0 ；psig425-psig3250
密封试验： 1.8 /2.8/ 4.4；psig300-psig2400
阀体材料： WCB(C) /CF8(P) /CF 8M (R) /WC6 /WC9 ；20#,A105
工作温度： ≤ 425 / ≤ 100 /≤ 100/ ≤ 550 /≤ 550 ；
适用介质： 水、蒸汽、油品 、硝酸类、 醋酸类、
执行标准：设计制造： GB12235 ,AP!6D,BS 结构长度： GB12221 ,ASME/ANSI16.10,API6D 连接法兰： JB/T79-1994 ,GB/9113,ASME/ANSI16.5,API605
试验与检验： JB/T9092-1999,API598,API6D

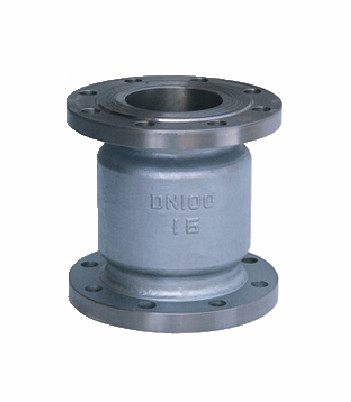

立式止回阀主要零件的材料
|
零件名称 |
阀体、阀盖、阀瓣 |
密封面 |
摇杆 |
销轴 |
垫片 |
|
零件材料 |
碳钢 |
堆焊硬质合金 |
碳钢 |
铬不锈钢 |
柔性石墨+304 |
主要性能规范
|
型号 |
公称压力 PN(MPa) |
试验压力SP(MPa) |
适用温度 (℃) |
适用介质 |
|
|
壳体 |
密封 |
||||
|
A |
2.5 |
3.8 |
2.8 |
≤200 |
硝酸类 |
|
B |
醋酸类 |
||||
|
C |
4.0 |
6.0 |
4.4 |
水、油品 |
|
|
D |
|||||
|
E |
主要外形尺寸和连接尺寸（MM）
|
型号 |
公称通径 DN(mm) |
尺寸(mm) |
||||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-Φ |
||||
|
系列1 |
系列2 |
系列3 |
||||||||
|
A B |
15 |
- |
85 |
85 |
95 |
65 |
45 |
16 |
- |
4-Φ14 |
|
20 |
- |
95 |
95 |
105 |
75 |
55 |
16 |
- |
4-Φ14 |
|
|
25 |
- |
100 |
105 |
115 |
85 |
65 |
16 |
- |
4-Φ14 |
|
|
32 |
- |
105 |
150 |
135 |
100 |
78 |
16 |
- |
4-Φ14 |
|
|
40 |
- |
115 |
160 |
145 |
110 |
88 |
18 |
- |
4-Φ14 |
|
|
50 |
140 |
125 |
170 |
160 |
125 |
100 |
20 |
3 |
4-Φ14 |
|
|
65 |
160 |
145 |
180 |
180 |
145 |
120 |
22 |
3 |
8-Φ18 |
|
|
80 |
185 |
155 |
200 |
195 |
160 |
135 |
22 |
3 |
8-Φ18 |
|
|
100 |
210 |
210 |
210 |
230 |
190 |
160 |
24 |
3 |
8-Φ23 |
|
|
125 |
- |
275 |
275 |
275 |
220 |
188 |
28 |
3 |
8-Φ25 |
|
|
150 |
300 |
225 |
300 |
300 |
250 |
218 |
30 |
3 |
8-Φ25 |
|
|
200 |
380 |
380 |
380 |
360 |
310 |
278 |
34 |
3 |
12-Φ25 |
美标主要安装尺寸与重量
|
Class 150 |
|||||||||||||
|
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
1 |
1-1/2 |
2 |
2-1/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
|
|
114 |
146 |
159 |
178 |
190 |
216 |
241 |
254 |
305 |
356 |
457 |
533 |
572 |
|
|
108 |
127 |
152 |
178 |
190 |
229 |
254 |
279 |
343 |
406 |
483 |
533 |
597 |
|
|
7 |
13 |
20 |
35 |
39 |
55 |
80 |
90 |
182 |
258 |
422 |
515 |
630 |
|
