品牌:正源
型号:D647H
起订:1台
供应:1台
发货:10天内
购买咨询
一、用途
D647H气动蝶阀主要做截断阀使用，也可设计成具有调节和截断功能。
该阀适用于冶金、化工、石油、电力、给排水、气体输送等不同介质的管道上作为调节、截断流体的*佳装置。
应用该系列阀门可帮助您实现管网的自动化集中控制。
一、 主要性能
|
公称压力 Mpa
|
0.6
|
|
强度实验压力 Mpa
|
0.9
|
|
密封试验 Mpa
|
0.66
|
|
工作温度 ℃
|
-20～300
|
|
适用介质
|
各种高炉、焦炉、发生炉煤气、烟气等
|
|
驱动压力 Mpa
|
气动0.4～0.7
|
|
启闭时间 S
|
≈45
|
|
泄漏量
|
零
|
三、结构特点及工作原理

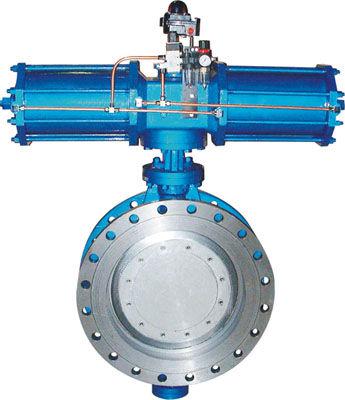

D647H气动蝶阀（三偏心多层次蝶阀）主要阀体、阀板、阀轴、气缸组成。
三偏心是指：阀杆的轴线与碟板密封面偏移一定尺寸，碟板密封面与阀体通道轴线偏移一定尺寸，阀板回转轴线与阀体通道轴线形成一个偏心角，古称三偏心。碟板从0°-90°开启时，碟板的密封面会在开启的瞬间脱离阀座密封面，在其90°-0°关闭时，只有在关闭的瞬间，其碟板圆锥形密封面才会接触并压紧阀座圆锥形密封面，所以碟板与阀座的密封面之间无任何摩擦，除去了磨损和泄漏的可能性。
碟板密封圈采用软硬层叠式不锈钢片和柔性石墨板，使其具有金属硬密封和弹性密封的双重优点，具有优良的密封性能。
阀座密封面采用堆焊硬质合金，使得密封面强度高、硬度好、耐磨损。
工作原理：用汽缸推动摇臂驱动阀轴带动碟板做正向（或反向）旋转，得到阀门的启（闭）性能。阀门上装有显示动作位置的接近开关，可实现该阀门的远距离控制。
该阀门可单台控制也可多台集中控制。
四、主要零件材质
|
零件名称
|
阀体
|
阀板
|
密封圈
|
阀杆
|
|
材料
|
Q235-A
|
碳钢
|
不锈钢
|
45#
|
五、外形及连接尺寸（见附图）
六、安装、使用、维修注意事项
1、安装阀门时事先清理阀腔和密封面，不允许有污物附着而影响密封性能。
2、气动装置不允许作起吊用。
3、暂不使用本阀时，应存放在干燥室内，不准将产品任意堆放，以免损伤产品的有关零件。
