一、用途

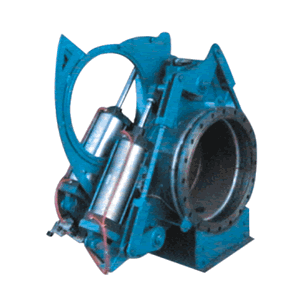

F643X-6型气动式扇形盲板阀与液动、电动式扇形盲板阀同时符合GB6222-86《工业煤气安全规程》的规定。在阀门处于关闭状态时，能绝对切断管路中的介质，实现绝对的密封，并可实现远距离操作，是一种理想的煤气及有毒、有害气体管网绝对切断的安全设备。

应用该系列阀门可帮助您实现管网的自动化集中控制。同时该系列阀门也可用做管道终端的盲板，以减短维修时间或方便连接新的管网系统。

二、主要性能

三、结构特点及工作原理

F643X-6气动盲板阀是由左阀体、右阀体、闸板、丝杠螺母、连杆机构、波纹补偿器、松开夹紧汽缸及翻板汽缸等组成。左、右阀体及闸板用三根丝杠螺母联成一整体，波纹补偿器设在右阀体上用来实现左、右阀体的分离行程。翻板安装在顶端丝杠上，转位能以丝杠轴心旋转；其余两根丝杠上装有定位轮，以保证阀门松开时闸板平移及翻板时，密封圈不被擦伤。连杆机构由一个V字形摇臂、两个单摇臂及两根连杆组成，三个摇臂分别装在三根丝杠上，用两根连杆连接起来。

工作原理：用松开、夹紧汽缸推动主摇臂驱动V字型摇臂从而使连杆机构驱动三根丝杠同时做正向（或反向）旋转，使左、右阀体松开（或夹紧）；用翻板汽缸推动闸板转动达到闸板上盲孔和通孔的转换动作。阀门上装有显示动作位置的接近开关，可实现该阀门的远距离控制。

该阀门可单台控制也可多台集中控制。

四、主要零件材料

五、安装、使用、维修注意事项

1、安装时请注意介质流向按阀体上表示的箭头方向。管道中冷凝水的流向也应该符合箭头所示方向。

2、管道热胀冷缩、扭曲等因素产生的外力不得施加或传递到阀门上，以防影响阀门的工作性能。

3、阀门安装时，应先将阀门水平放置于平台上，调好中心后将底座固定好，然后与管路连接。阀门安装时不要过份的拉伸、扭曲及压缩，以防影响阀门波纹补偿器的工作性能。

4、该阀门启闭过程中，介质有外泄漏，建议在本阀门前安装蝶阀等减压控制设备，以减少阀门在启闭过程中的介质外泄漏。

5、该气动盲板阀出厂时已调试好，一般情况下用户不需对阀门进行调试，只需将净化含油雾的压缩空气管与气缸连接即可。

6、所配气源压力不得小于0.4Mpa，且用户必须配备气源三联件，以净化空气和雾油。

七、故障及消除方法
