品牌:金钛阀门
型号:Z45X、RVHX、RVCX
规格:DN50~DN600
起订:1台
供应:66台
发货:3天内
|
品牌：金钛阀门 |
型号：Z45X、RVHX、RVCX |
名称：暗杆弹性座封闸阀 |
|
公称通径：DN50~DN1200 |
公称压力：1.0~2.5MPa |
适用介质：水 |
|
连接形式：法兰 |
材质：铸铁、铸钢、球墨 |
是否加工定制：是 |
|
种类：止回阀 |
流动方向：单向 |
工作温度：常温 |
|
驱动方式：水力控制 |
产品产地：浙江瓯北 |
销售热线：0577-57667895 |

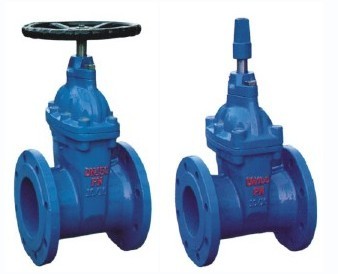

RVHX暗杆弹性座封闸阀
产品品牌：金钛阀门
产品型号：RVHX
公称通径：DN50~DN600
公称压力：1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa、6.4MPa
适用介质：水、油品
适用温度：0~80℃
连接形式：法兰
材质：铸铁，铸钢，球磨铸铁，不锈钢
产品标准：国标GB
法兰标准：GB/T17241.6 GB/T9113
密封实验标准：GB/T13927 AP9113

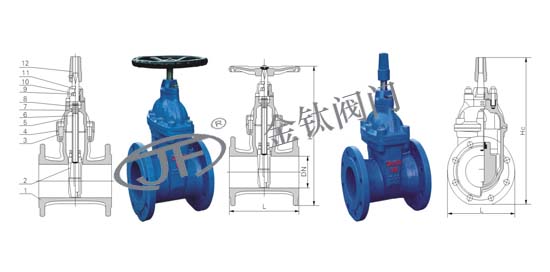

暗杆弹性弹性座封闸阀结构图
暗杆弹性座封闸阀产品简介
暗杆弹性座封闸阀、利用闸阀整体包胶产生变形补偿达到良好的密封效果，克服了一般闸阀密封不良，漏水和生锈的现象，更有效节约安装空间。可广泛用于自来水，、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源等流体管线上作为调节使用和节流装置使用。
暗杆弹性座封闸阀主要零部件
阀体：灰铸铁、球墨铸铁、铸钢
闸板：秋末铸铁外覆三元乙丙或丁晴橡胶
内六角螺栓：碳化处理
密封圈：丁晴橡胶
阀盖：灰铸铁、球墨铸铁、碳钢
阀杆：不锈钢
O型密封圈：丁晴橡胶
止推轴承：锡青铜
螺栓：不锈钢
压盖：球墨铸铁、碳钢
防尘罩：丁晴橡胶
手轮(传动帽)：铸铁
暗杆弹性座封闸连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
H1 |
313 |
332 |
372 |
424 |
794 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
H2 |
355 |
375 |
375 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
金钛阀门订货说明
1、产品名称与型号，公称直径，阀体材质，公称压力，适用介质，2、连接方式，使用温度，是否带附件以便我们为您正确选型。
2、如有特殊要求请在产品时注明。
3、若已经由设计单位选定型号，请按型号直接向我司销售部订购。
4、当使用场合复杂时，请尽量提供设计图。
5、欢迎访问我们的网站，如有任何疑问，您可以致电给我们，我们将竭诚为您提供优质的服务!
