品牌:金钛阀门
型号:Z541X
规格:DN500~DN1200
起订:1台
供应:99台
发货:3天内

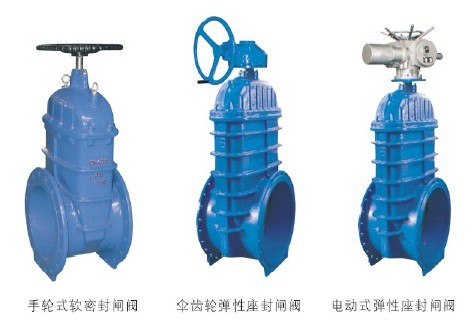

Z541X大口径弹性座封闸阀
产品品牌：金钛阀门
产品产地：浙江温州永嘉瓯北
产品型号：Z541X
公称通径：DN500~DN1200
公称压力：1.0Mpa、1.6MPa、2.5MPa
适用介质：水、油品
适用温度：0~80℃
连接形式：法兰
材质：铸铁，铸钢，球磨铸铁，不锈钢

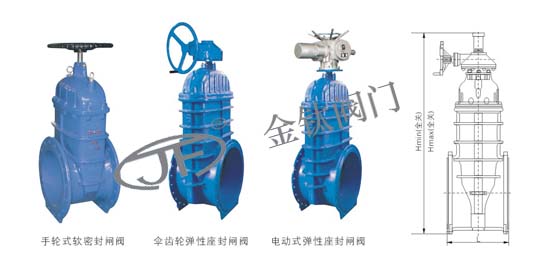

Z41X大口径弹性座封闸阀结构图
大口径弹性座封闸阀产品简介
大口径闸阀采用*优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻、几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞省力机构，一人可非常轻松自如的快关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能**，安全可靠，使用寿命长。可立式安装或卧式安装，广泛应用于给排水系统、污水系统处理、市政建设及矿山、治金、电厂等行业。
大口径弹性座封闸阀主要零件
阀体：灰铸铁、球墨铸铁、铸钢
闸板：球墨铸铁外覆三元乙丙或丁晴橡胶
内六角螺栓：碳化处理
密封圈：三元乙丙或丁晴橡胶
阀盖：灰铸铁、球墨铸铁、铸钢
阀杆：不锈钢
O型密封圈：丁晴橡胶
止推轴承：锡青铜
螺栓：碳钢、合金钢
压盖：球墨铸铁、铸钢
手轮：可锻铸铁
大口径弹性座封闸阀技术参数
公称压力：1.0~2.5MPa
公称通径：DN500~DN1200mm
工作温度：0~120度
适用介质：水、油、气等
法兰标准：GB/T17241.6 GB/T9113
实验标准：GB/T13927 AP1598
大口径弹性座封闸阀连接尺寸
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
Hmin（全关） |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
Hmax（全开） |
1650 |
1665 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
H（电动） |
电动装置可由用户指定 |
||||||
金钛阀门订货说明
1、产品名称与型号，公称直径，阀体材质，公称压力，适用介质，2、连接方式，使用温度，是否带附件以便我们为您正确选型。
2、如有特殊要求请在产品时注明。
3、若已经由设计单位选定型号，请按型号直接向我司销售部订购。
4、当使用场合复杂时，请尽量提供设计图。
5、欢迎访问我们的网站，如有任何疑问，您可以致电给我们，我们将竭诚为您提供优质的服务!
