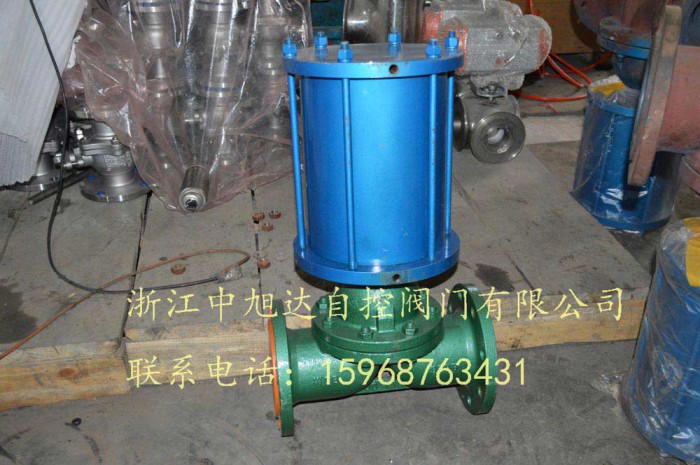

品牌:ZXDA中旭达
型号:G6B41J-10
规格:DN100
起订:1个
供应:1000个
发货:3天内
购买咨询
衬氟隔膜阀G41F46-10C是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。
衬氟隔膜阀G41F46-10C基本系列为G41F46型堰式和G45F46型直流式。
结构特点如下：
（1）.复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
（2）.利用FEP（Teflon)氟塑料与合成橡胶复合而成的隔膜和顾客根据介质的要求可选择不同的衬里材质，使经济效益*大化。
（3）.做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。
1、制造遵循规范：
| 遵 循 规 范 | |
| 设计与制造 | GB 12239 |
| 结构长度 | GB 12221/JB 1688 |
| 法兰尺寸 | JB78/JB79（GB，HG,SH） |
| 压力试验 | GB/T 13927 |
| 标志 | GB 12220 |
| 供货 | GB/T12252 |
法兰连接隔膜阀 设计与制造符合中国国家标准。
·基本结构形式：堰式，直流式
·公称压力：PN0.6~1.6(MPa)
·公称通径 DN15~300(mm)
| 手动 | G41F3（堰式） | 气动 | G641F3（往复式） |
| G41F46（堰式） | G641F46（往复式） | ||
| G45F3（直流式） | G6B41F3（常闭式） | ||
| G45F46（直流式） | G6B41F46（常闭式） | ||
| 电 动 | G9B41F3（防爆型） | 电 动 | G941F3（普通型） |
| G9B41F46（防爆型） | G941F46（普通型） |
