品牌:茂尚
型号:MS-DXSDP-V
发货:3天内
购买咨询
一、性能用途

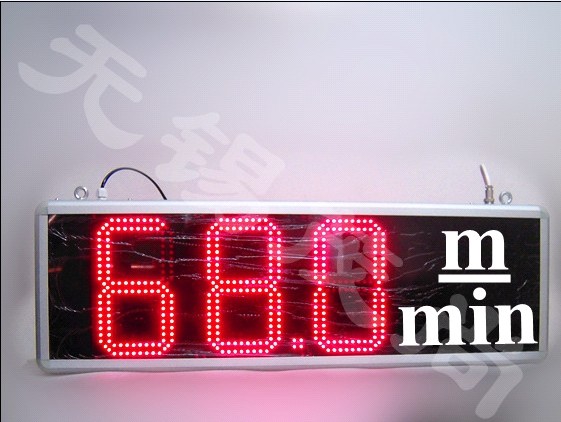

双面显示大屏数显表是茂尚生产的具有多路工业标准电压/电流输入、采集、处理和显示的设备，可连接0-20mA,4-20mA，0-10V或0-5V的工业信号源（变频器输出信号），可选配设定输入数据报警上下限，进行超限声光报警。该显示屏广泛用于塑料包装机械设备，造纸机械设备，纺织机械设备等多种机械设备。
1、安装方式：壁挂或者双环吊挂也可以嵌入式安装。
2、使用条件：环境温度：0-55℃，湿度<95，无腐蚀性气体的场所。
3、串口连接方式：标准九针串口，波特率9600，数据位8，停止位1，无效验，采用16进制发送和接收，接线长<15m。
4、输入信号接线（四芯座）：
1、棕色线：信号线0-10V/4-20mA 显示值：0-200 （出厂设定）
2、黑色线：信号地线
三、选型表
|
型 号
|
说 明
|
|||||
|
MS-DXSDP
|
×
|
×
|
×
|
×
|
×
|
茂尚双面大屏数显表
|
|
输入信号
|
V
|
|
|
|
|
直流电压（DC0-10V/0-5V）
|
|
A
|
|
|
|
|
直流电流(DC 4-20mA/0-20mA)
|
|
|
数码管尺寸
|
15R
|
|
|
|
1.5英寸
|
|
|
18R
|
|
|
|
1.8英寸
|
||
|
23R
|
|
|
|
2.3英寸
|
||
|
30R
|
|
|
|
3英寸
|
||
|
40R
|
|
|
|
4英寸
|
||
|
80R
|
|
|
|
8英寸
|
||
|
120R
|
|
|
|
12英寸
|
||
|
200R
|
|
|
|
20英寸
|
||
|
显示位数
|
2D
|
|
|
2位数显
|
||
|
3D
|
|
|
3位数显
|
|||
|
4D
|
|
|
4位数显
|
|||
|
输出功能
|
R
|
|
带RS485通讯
|
|||
|
A
|
|
带上下限报警（两路继电器）
|
||||
|
供电电压
|
|
缺省为AC220V
|
||||
|
D
|
直流24V
|
|||||
二、技术参数
