品牌:上SQ泉
型号:Z41W-16P(R)
规格:DN15-400
起订:1台
发货:3天内
购买咨询

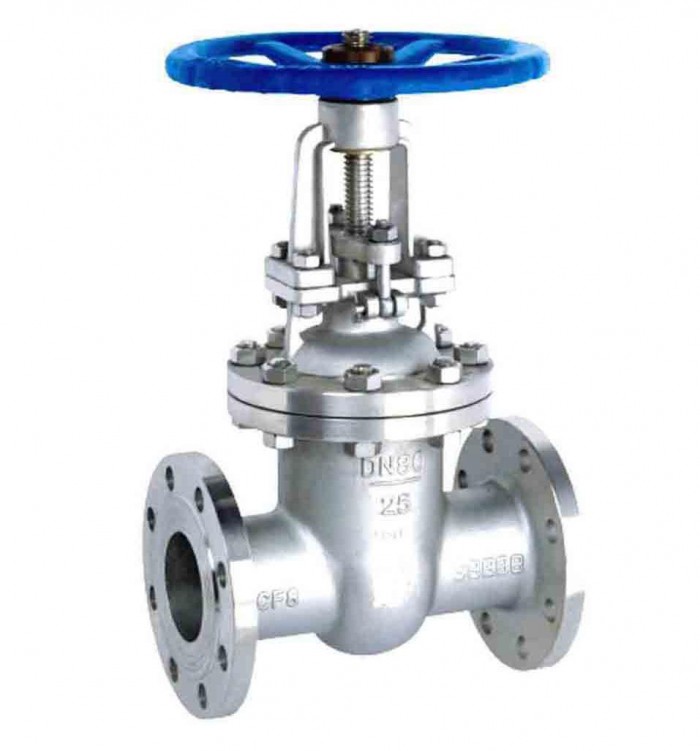

Z41W-16P(R)不锈钢法兰闸阀
闸阀的概述
1、闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门。闸阀在管路中只能作全开和全关切断用, 不能作调节和节流。闸阀是使用范围很广的一种阀门，一般口径DN≥50mm的切断装置都选用它，有时口径很小的切断装置也选用闸阀， 2、闸板有两个密封面 , *常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
3、闸阀关闭时, 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
4、闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。
5、开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程〉来确定。 一、闸阀的优点:
1、流体阻力小 因为闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。
2、启闭力矩小,开闭较省力 因为闸阀启闭时闸板运动方向与介质流动方向相垂直、与截止阀相比，闸阀的启闭较省力。 3、介质流动方向不受限制，不扰流、不降低压力 介质可从闸阀两侧任意方向流过、均能达到使用的目的．更适用于介质的流动方向可能改变的管路中。
4、结构长度较短 因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。5、密封性能好 全开时密封面受冲蚀较小。 6、全开时，密封面受工作介质的冲蚀比截止阀小。 7、体形比较简单，铸造工艺性较好，适用范围广。 二、闸阀的缺点:
1、密封面易损伤 启闭时闸板与阀座相接触的两密封而之间有相对摩擦，易损伤，影响密封件能与使用寿命，维修比较困难。
2、启闭时间长，高度大 由于闸阀启闭时须全开或全关，闸板行程大，开启用要一定的空间，外形尺寸高，安装所需空间较大。
3、结构复杂 闸阀一般都有两个密封面，给加工、研磨和维修增加一些，困难零件较多，制造与维修较困难，成本比截止阀高。
三、闸阀的通径收缩:
如果一个阀体内的通道直径不一样（往往都是阀座处的通径小于法兰连接处的通径），称为通径收缩。
通径收缩能使零件尺寸缩小，开、闭所需力相应减小，同时可扩大零部件的应用范围。但通径收缩后。流体阻力损失增大。 在某些部门的某些工作条件下（如石油部门的输油管线），不允许采用通径收缩的阀门。这一方面是为了减小管线的阻力损失，另一方面是为了避免通径收缩后给机械清扫管线造成障碍。
四、产品说明：
四、产品说明：
1、设计标准 GB/T 12234-1989 2、连接标准 GB/T JB/T79-94 3、试验标准 GB/T 13927-1992 4、结构长度标准 GB/T 12221 四、性能规范
型号 公称压力 (MPa) 实验压力
工作温度(℃) 适用介质 强度水（MPa） 密封（水）空气（MPa） 低压密封空气（MPa）
Z41H-16C Z41W-16P(R)
1.6
2.4
1.8
0.6
≤200
硝酸类
全方位流体控制解决方案提供者
兰 高 阀 门
不锈钢法兰闸阀
闸阀的概述
1、闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门。闸阀在管路中只能作全开和全关切断用, 不能作调节和节流。闸阀是使用范围很广的一种阀门，一般口径DN≥50mm的切断装置都选用它，有时口径很小的切断装置也选用闸阀， 2、闸板有两个密封面 , *常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
3、闸阀关闭时, 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
4、闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。
5、开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程〉来确定。 一、闸阀的优点:
1、流体阻力小 因为闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。
2、启闭力矩小,开闭较省力 因为闸阀启闭时闸板运动方向与介质流动方向相垂直、与截止阀相比，闸阀的启闭较省力。 3、介质流动方向不受限制，不扰流、不降低压力 介质可从闸阀两侧任意方向流过、均能达到使用的目的．更适用于介质的流动方向可能改变的管路中。
4、结构长度较短 因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。5、密封性能好 全开时密封面受冲蚀较小。 6、全开时，密封面受工作介质的冲蚀比截止阀小。 7、体形比较简单，铸造工艺性较好，适用范围广。 二、闸阀的缺点:
1、密封面易损伤 启闭时闸板与阀座相接触的两密封而之间有相对摩擦，易损伤，影响密封件能与使用寿命，维修比较困难。
2、启闭时间长，高度大 由于闸阀启闭时须全开或全关，闸板行程大，开启用要一定的空间，外形尺寸高，安装所需空间较大。
3、结构复杂 闸阀一般都有两个密封面，给加工、研磨和维修增加一些，困难零件较多，制造与维修较困难，成本比截止阀高。
三、闸阀的通径收缩:
如果一个阀体内的通道直径不一样（往往都是阀座处的通径小于法兰连接处的通径），称为通径收缩。
通径收缩能使零件尺寸缩小，开、闭所需力相应减小，同时可扩大零部件的应用范围。但通径收缩后。流体阻力损失增大。 在某些部门的某些工作条件下（如石油部门的输油管线），不允许采用通径收缩的阀门。这一方面是为了减小管线的阻力损失，另一方面是为了避免通径收缩后给机械清扫管线造成障碍。 三、产品说明：
1、设计标准 GB/T 12234-1989 2、连接标准 GB/T JB/T79-94 3、试验标准 GB/T 13927-1992 4、结构长度标准 GB/T 12221 四、性能规范
型号 公称压力 (MPa) 实验压力
工作温度(℃) 适用介质 强度水（MPa） 密封（水）空气（MPa） 低压密封空气（MPa）
Z41H-16C Z41W-16P(R)
1.6
2.4
1.8
0.6
≤200
硝酸类
全方位流体控制解决方案提供者
兰 高 阀 门
闸阀的概述
1、闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门。闸阀在管路中只能作全开和全关切断用, 不能作调节和节流。闸阀是使用范围很广的一种阀门，一般口径DN≥50mm的切断装置都选用它，有时口径很小的切断装置也选用闸阀， 2、闸板有两个密封面 , *常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
3、闸阀关闭时, 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
4、闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。
5、开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程〉来确定。 一、闸阀的优点:
1、流体阻力小 因为闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。
2、启闭力矩小,开闭较省力 因为闸阀启闭时闸板运动方向与介质流动方向相垂直、与截止阀相比，闸阀的启闭较省力。 3、介质流动方向不受限制，不扰流、不降低压力 介质可从闸阀两侧任意方向流过、均能达到使用的目的．更适用于介质的流动方向可能改变的管路中。
4、结构长度较短 因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。5、密封性能好 全开时密封面受冲蚀较小。 6、全开时，密封面受工作介质的冲蚀比截止阀小。 7、体形比较简单，铸造工艺性较好，适用范围广。 二、闸阀的缺点:
1、密封面易损伤 启闭时闸板与阀座相接触的两密封而之间有相对摩擦，易损伤，影响密封件能与使用寿命，维修比较困难。
2、启闭时间长，高度大 由于闸阀启闭时须全开或全关，闸板行程大，开启用要一定的空间，外形尺寸高，安装所需空间较大。
3、结构复杂 闸阀一般都有两个密封面，给加工、研磨和维修增加一些，困难零件较多，制造与维修较困难，成本比截止阀高。
三、闸阀的通径收缩:
如果一个阀体内的通道直径不一样（往往都是阀座处的通径小于法兰连接处的通径），称为通径收缩。
通径收缩能使零件尺寸缩小，开、闭所需力相应减小，同时可扩大零部件的应用范围。但通径收缩后。流体阻力损失增大。 在某些部门的某些工作条件下（如石油部门的输油管线），不允许采用通径收缩的阀门。这一方面是为了减小管线的阻力损失，另一方面是为了避免通径收缩后给机械清扫管线造成障碍。 三、产品说明：
1、设计标准 GB/T 12234-1989 2、连接标准 GB/T JB/T79-94 3、试验标准 GB/T 13927-1992 4、结构长度标准 GB/T 12221 四、性能规范
型号 公称压力 (MPa) 实验压力
工作温度(℃) 适用介质 强度水（MPa） 密封（水）空气（MPa） 低压密封空气（MPa）
Z41H-16C Z41W-16P(R)
1.6
2.4
1.8
0.6
≤200
硝酸类
全方位流体控制解决方案提供者
兰 高 阀 门
ADD:中国•上海市真华路388号 P.C:200333 WEB:www.shlangao.com
TEL:+86 21 66390268 66090982 FAX:+86 21 66090982 E-mail:sales@shlangao.com
您的一切对我们都很重要······
All what you need means very
16铜螺母 ZCuA19
17轴承 轴承钢
18油杯 碳钢 纯铜 不锈钢 19压盖螺母 碳钢 合金结构钢
20销紧螺母 35 0Cr17Ni12Mo2 0Cr18Ni9 21手轮
KTH300
六、不锈钢截止阀尺寸图
国标法兰闸阀1.6MPa(规格主要尺寸)： 1.6MPa
DN L d D1 D2 b n-Φd H W 凸面法法 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 16C 16P 16R 16I
15 130 95 65 45 14 4-Φ14 170 120 20 150 105 75 55 14 4-Φ14 190 140 25
160 115 85 65 14 4-Φ14 205 160 32 180 135 100 78 16 4-Φ18 270 180 40 200 145 110 85 16 4-Φ18 310 200 50 250 160 125 100 16 4-Φ18 358 240 65 265 180 145 120 18 4-Φ18 373 240 80 280 195 160 135 20 8-Φ18 435 280 100 300 25 180 155 20 8-Φ18 500 300 125 325 245 210 185 22 8-Φ18 614 320 150 350 280 240 210 24 8-Φ23 674 320 200 400 335 295 265 26 12-Φ23 818 400 250 450 405 355 320 30 12-Φ25 969 450 300 500 460 410 375 30 12-Φ25 1145 500 350 550 520 470 435 34 16-Φ25 1280 500 400 600 580 525 485 36 16-Φ30 14852 560 450 650 640 585 545 40 20-Φ30 1541 600 500 700 705 650 608 44 20-Φ34 1676 640 600 800 840 770 718 48 20-Φ41 1874 720 700
900
910
840
788
50
24-Φ41
2083
800
全方位流体控制解决方案提供者
兰 高 阀 门
·····
All what you need means very
800 1000 1020 950 898 52 24-Φ41 2400 950 900 1100 1120 1050 998 64 28-Φ41 2950 1000 1000
1200 1255 1170 1110 56 28-Φ48 3245 1000 国标法兰闸阀2.5MPa(规格主要尺寸)：
2.5MPa
DN L D D1 D2 b n-Φd H W 凸面法法 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 25C 25P 25R 25I
15 130 95 65 45 16 4-Φ14 172 120 20 150 105 75 55 16 4-Φ14 191 140 25 160 115 85 65 16 4-Φ14 205 160 32
180 135 100 78 18 4-Φ18 270 180 40 200 145 110 85 18 4-Φ18 300 200 50 250 160 125 100 20 4-Φ18 357 240 65 265 180 145 120 22 8-Φ18 376 240 80 280 195 160 135 22 8-Φ18 434 280 100 300 230 190 160 24 8-Φ23 502 300 125 325 270 220 188 28 8-Φ25 613 320 150 350 300 250 218 30 8-Φ25 675 320 200 400 360 310 278 34 12-Φ25 819 400 250 450 425 370 332 36 12-Φ30 968 450 300 500 485 430 390 40 16-Φ30 1144 500 350 550 550 490 448 44 16-Φ34 1280 500 400 600 610 550 505 48 16-Φ34 1451 560 450 650 660 600 555 50 20-Φ34 1542 600 500 700 730 660 510 52 20-Φ41 1678 640 600 800 840 770 718 56 20-Φ41 1875 720 700 900 955 875 815 60 24-Φ28 2082 800 800 1000 1070 990 930 64 24-Φ28 2403 950 900 1100 1180 1090 1025 66 28-Φ54 2952 1000 1000
1200 1305 1210 1140
68 28-Φ58 3244 1000 国标法兰闸阀PN4.0MPa～6.4 MPa规格主要尺寸：
4.0MPa DN L D D1 D2 D6 b n-Φ
