一、用途和性能规范：

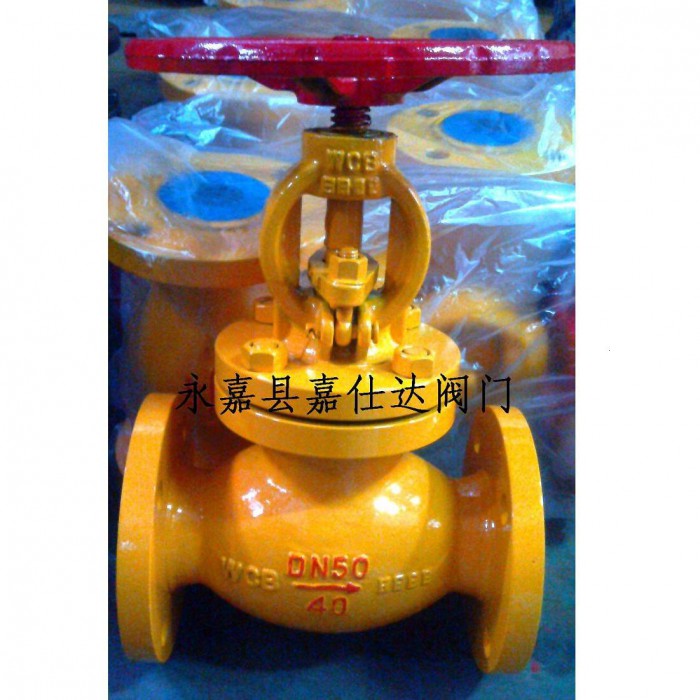

1.用途：本截止阀专为液氨和天然气的管路设计，采用V型成型聚四氟乙烯为阀杆填料，阀体密封副也采用聚四氟乙烯为密封，为软密封。密封可靠，阀杆全部设有倒密封，阀门开启使用时须将阀门完全开启，使倒密封起密封作用，以减少阀杆填料长期受介质压力承压，增加填料寿命。阀体选用日式外型，大大改善了老式苏型不美观状态，也减少介质的流阻，减少损失，保障系统正常运行。
2.性能规范
|
规格 (DN) |
公称压力 (Mpa) |
密封试验压力 (Mpa) |
阀体强度试验压力 (Mpa) |
工作温度 (℃) |
适用介质 |
阀瓣开启高度 (mm) |
|
15 |
2.5 |
2.75 |
3.75 |
-40℃ ∽80℃ |
液化石油气 天燃气等 |
15 |
|
20 |
2.5 |
2.75 |
3.75 |
18 |
||
|
25 |
2.5 |
2.75 |
3.75 |
18 |
||
|
32 |
2.5 |
2.75 |
3.75 |
22 |
||
|
40 |
2.5 |
2.75 |
3.75 |
27 |
||
|
50 |
2.5 |
2.75 |
3.75 |
30 |
||
|
注：≥DN50的技术参数同上，开启高度按阀门公称通径的%35±5计算 |
||||||
3.阀门阀杆设有倒密封，即保护了阀杆填料免受介质压力长期承压，又可以在填料磨损泄漏时在线维修，更换填料。
4.阀门的设计规范按GB/T26478-2011标准或者GB/T12235-2007标准
5.阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-09标准。
6.阀门法兰的连接长度按GB/T12221-2005标准
三、1．主要外形尺寸和连接尺寸(参照构图)：2.5MPa|
DN |
L |
D |
D1 |
D2 |
b |
z-Ф |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Ф14 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-Ф18 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Ф18 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-Ф18 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-Ф18 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Ф18 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Ф23 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Ф25 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Ф25 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Ф25 |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-Ф30 |
|
300 |
750 |
485 |
430 |
390 |
40 |
16-Ф30 |
四、主要零件材料：
|
零件名称 |
材 料 |
|
阀 体 |
WCB |
|
阀盖 |
WCB |
|
阀 瓣 |
25# |
|
阀杆 |
20Cr13 |
|
阀体密封圈 |
304/四氟 |
|
螺母 |
球墨 |
