品牌:扬电
型号:J944H-16C
规格:DN50-DN200
起订:1台
发货:3天内
购买咨询

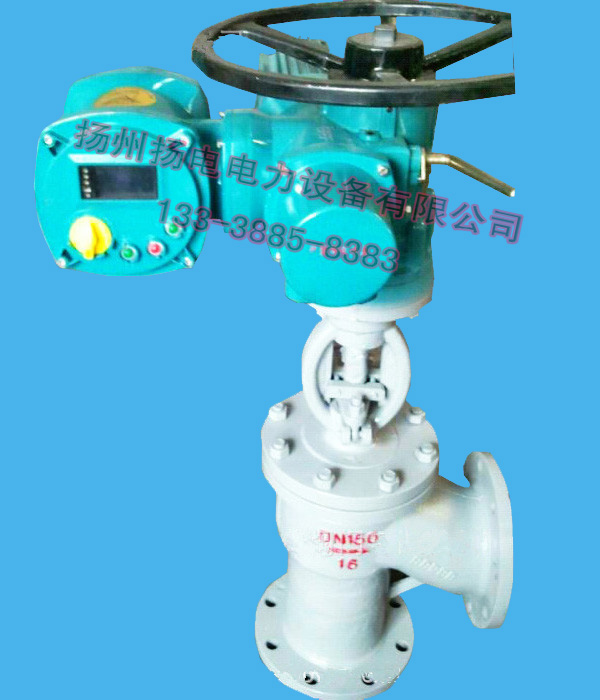

J944H电动角式截止阀
J944H电动角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。电动角式截止阀只适用于全开和全关，不允许作调节和节流。电动角式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关电动角式截止阀的力比开电动角式截止阀的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障J44H角式截止阀-主要结构尺寸
|
型号
|
公称通径 | 结构尺寸（mm） | ||
| DN（mm） | L | H | D0 | |
| J44H/Y-40 | 32 | 90 | 307 | 160 |
| 40 | 100 | 340 | 200 | |
| 50 | 115 | 380 | 200 | |
| J44H/Y-100 | 32 | 115 | 332 | 200 |
| 40 | 130 | 385 | 240 | |
| 50 | 150 | 445 | 280 | |
| J44H/Y-160 | 3 | 60 | 70 | 150 |
| 6 | 60 | 91 | 150 | |
| 10 | 90 | 162 | 200 | |
| 15 | 105 | 162 | 200 | |
| 25 | 120 | 212 | 300 | |
| 32 | 135 | 224 | 300 | |
| 40 | 165 | 278 | 500 | |
| 50 | 190 | 305 | 650 | |
| 65 | 215 | 490 | 650 | |
| 80 | 260 | 590 | 720 | |
| 100 | 290 | 685 | 850 | |
| 125 | 320 | 775 | 865 | |
| J44H/Y-250 | 3 | 60 | 81 | 110 |
| 6 | 60 | 100 | 150 | |
| 10 | 90 | 210 | 200 | |
| 15 | 105 | 220 | 200 | |
| 25 | 120 | 275 | 300 | |
| 32 | 135 | 283 | 300 | |
| 40 | 165 | 325 | 350 | |
| 50 | 195 | 404 | 400 | |
| 65 | 215 | 442 | 650 | |
| 80 | 260 | 595 | 850 | |
| 100 | 290 | 692 | 850 | |
| 125 | 320 | 825 | 1000 | |
| J44H/Y-320 | 3 | 60 | 81 | 110 |
| 6 | 60 | 100 | 150 | |
| 10 | 90 | 210 | 200 | |
| 15 | 105 | 220 | 200 | |
| 25 | 120 | 275 | 300 | |
| 32 | 135 | 283 | 300 | |
| 40 | 165 | 325 | 350 | |
| 50 | 195 | 404 | 400 | |
| 65 | 215 | 442 | 650 | |
| 80 | 260 | 595 | 850 | |
| 100 | 290 | 692 | 850 | |
| 125 | 320 | 825 | 1000 | |
