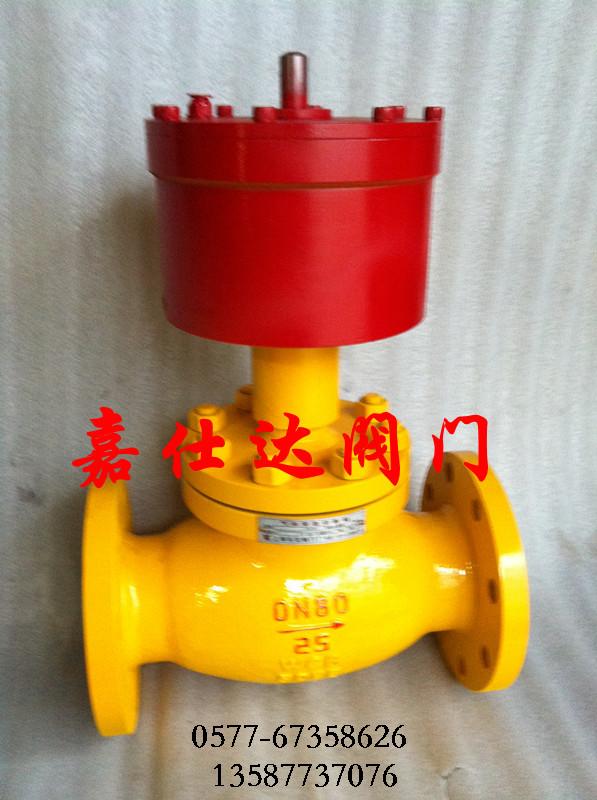

品牌:嘉仕达
型号:QDQ421F
规格:DN50
起订:1台
供应:50台
发货:5天内
一、用途和性能规范：
1、 用途：紧急切断阀分单作用式与双作用式，能够实现远距离控制启闭，启用仅需按一下控制按钮，其余事项均在指定时间内自动完成，单钮安全启闭设置急停按钮，确保操作安全，如加装远程信号反馈系统，可于远距离控制室直接获悉阀门运行状态。阀门上加配手动装置，可以在气源故障时来紧急开启或关闭阀门，保障系统正常运行，减少损失。
2、性能规范
|
规格 (DN) |
公称 压力 (Mpa) |
密封 试验 压力 (Mpa) |
工作 温度 (℃) |
适用 介质 |
控制气缸部分 |
电 源 |
||
|
阀瓣 开启 高度 (mm) |
使用 介质 |
阀瓣开启 时*大气 压(Mpa) |
||||||
|
25 |
4.0 |
4.4 |
-29℃~+80℃ |
液氨.燃气等 |
15 |
氮气 |
0.6MPa |
AC220/DC24 |
|
32 |
4.0 |
4.4 |
15 |
0.6MPa |
||||
|
40 |
4.0 |
4.4 |
18 |
0.6MPa |
||||
|
50 |
4.0 |
4.4 |
18 |
0.6MPa |
||||
|
65 |
4.0 |
4.4 |
22 |
0.6MPa |
||||
|
80 |
4.0 |
4.4 |
27 |
0.6MPa |
||||
|
100 |
4.0 |
4.4 |
35 |
0.6MPa |
||||
|
125 |
4.0 |
4.4 |
44 |
0.6MPa |
||||
|
150 |
4.0 |
4.4 |
53 |
0.6MPa |
||||
|
200 |
4.0 |
4.4 |
70 |
0.6MPa |
||||
|
250 |
4.0 |
4.4 |
87 |
0.6MPa |
||||
|
300 |
4.0 |
4.4 |
105 |
0.6MPa |
||||
注：阀门密封试压压力为公称压力：1.1倍。阀门阀体强度压力为公称压力：1.5倍。
二、作用原理及结构说明：
1.单作用常闭式工作原理：阀门在无外压力操作情况下依靠弹簧使阀瓣处于常闭状态，在管道或贮罐系统上使用时，靠电磁阀通电使气源的压力换向而将阀门开启，当需要关闭阀门时，可将电磁阀电源断开使气源压力换向泄掉，阀门即自动关闭。《电磁阀不可长期通电，以免电磁阀线圈过度发热影响电磁阀寿命，而导致阀门不能正常使用》,当出现气源故障时可将手轮逆时针旋转即可开启阀门，手轮顺时针旋转阀门关闭。《通电通气开启，断电排气关闭》。
2.常开式阀门：可采用单作用常开式代替，或者用常闭式单作用通过电磁阀气管转换为常开式使用。《断电通气开启，通电排气关闭》
3.双作用式工作原理：当控制器按事先编好的程序对某个电磁换向阀输出一个电信号，该电磁换向阀动作，使带压仪表气源通过电磁换向阀的切换进入气动执行机构的气缸下腔推动活塞向上运动，活塞带动阀杆，阀杆提动阀芯使阀门开启，切断换向阀电信号，使活塞反向运动使阀门关闭，这种阀门配置称为常闭式。双作用阀门也可配置手动装置。
4. 反之，要做成常开式只需在电磁换向阀与气动执行机构的连接方式变换一下就能实现(见下图)
5.阀门工作介质的流动方向应是高进低出，与普通截止阀流向正好相反。阀门密封为单向密封.(如图指出的箭头方向)
6.本阀装有高温熔化装置，在温度升高或发生火灾时自动熔化来关闭阀门。
7、阀门的设计规范按GB/T22653-2008标准
8.阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-09标准。
9.阀门法兰的连接长度按GB/T12221-2005标准
三、1．主要外形尺寸和连接尺寸(参照构图)： 1.6 Mpa
|
DN |
L |
D |
D1 |
D2 |
b |
z-Ф |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Ф14 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Ф18 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Ф18 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-Ф18 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-Ф18 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Ф18 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Ф18 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Ф18 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Ф23 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Ф23 |
|
250 |
650 |
405 |
355 |
320 |
30 |
12-Ф25 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-Ф25 |
