品牌:方大
型号:Q25DC-L20
规格:Q25DC-L20
起订:5只
供应:600只
发货:1天内

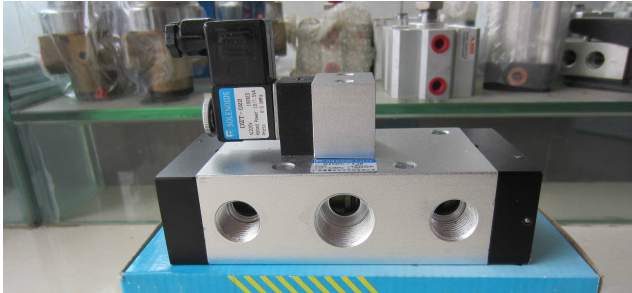

QDC系列无给油润滑电控换向阀是我公司消化吸收国外先进技术后开发的新产品，它具有小型化、轻型化、动作灵敏、低功耗、性能良好，可集成安装等特点，是国内相同通径系列中体积*小的电磁阀，可以用微电信号直接控制，适用于机电一体化领域，它广泛用于各行各业的气动控制系统中，尤其适用于电子、医药卫生、食品包装等洁净无污染和行业。
技术参数：
|
公称通径（mm） |
3 |
6 |
8 |
10 |
15 |
20 |
25 |
|||
|
工作压力范围（bar） |
二位阀 |
1.5～8 |
||||||||
|
三位阀 |
2.5～8 |
|||||||||
|
使用温度范围（℃） |
-10～+55（但在不冻结条件下） |
|||||||||
|
有效截面积（mm2） |
二位阀 |
≥3 |
≥10 |
≥20 |
≥40 |
≥60 |
≥110 |
≥190 |
||
|
三位阀 |
≥3 |
≥5 |
≥10 |
≥20 |
≥40 |
≥60 |
≥110 |
|||
|
工作电压 |
AC：220V，50Hz DC：24V |
|||||||||
|
允许电压波动（%） |
-15～+10 |
|||||||||
|
换向时间（S） |
≤0.03 |
≤0.04 |
≤0.06 |
≤0.10 |
||||||
|
工作介质 |
经过滤的压缩空气，可有油或无给油润滑 |
|||||||||
|
消耗功率 |
6W |
AC：9W，DC：7W |
||||||||
1、 体积小、重量轻、动作灵敏、低功耗、可集成安装。
2、 阀体材质为铝合金
3、 可用微电信号控制，适用于机电一体化领域。
4、广泛应用于各行业的气动控制系统中，尤其适用于电子机械、包装机械、食品机械，医疗机械，办公机械及流水线。
螺纹连接尺寸：M5、1/8、1/4、3/8、1/2，3/4、1（in）
工作介质：经过过滤的压缩空气
*高进口压力（MPa）：0.8MPa
使用温度范围（℃）-10~+55（在不冻结条件下）
工作方式：两位三通（单、双电控）、两位五通（单、双电控）、三位五通（双电控中封、中排、中压）
工作电压：AC220V、DC24V、
具体可选型号：
Q23DC-L3、Q23DC-L6、Q23DC-L8、Q23DC-L10、Q23DC-L15、Q23DC-L20、Q23DC-L25
Q25DC-L3、Q25DC-L6、Q25DC-L8、Q25DC-L10、Q25DC-L15、Q25DC-L20、Q25DC-L25
Q25D2C-L3、Q25D2C-L6、Q25D2C-L8、Q25D2C-L10、Q25D2C-L15、Q25D2C-L20、Q25D2C-L25
Q35D2C-L3、Q35D2C-L6、Q35D2C-L8、Q35D2C-L10、Q35D2C-L15、Q35D2C-L20、Q35D2C-L25
备注：1、同种规格不同使用电压（AC220V、DC24V）价格相同，下单时请在备注中
注明使用电压；
2、同种规格板接、管接价格相同，下单时请在备注中注明板接式还是管接式
