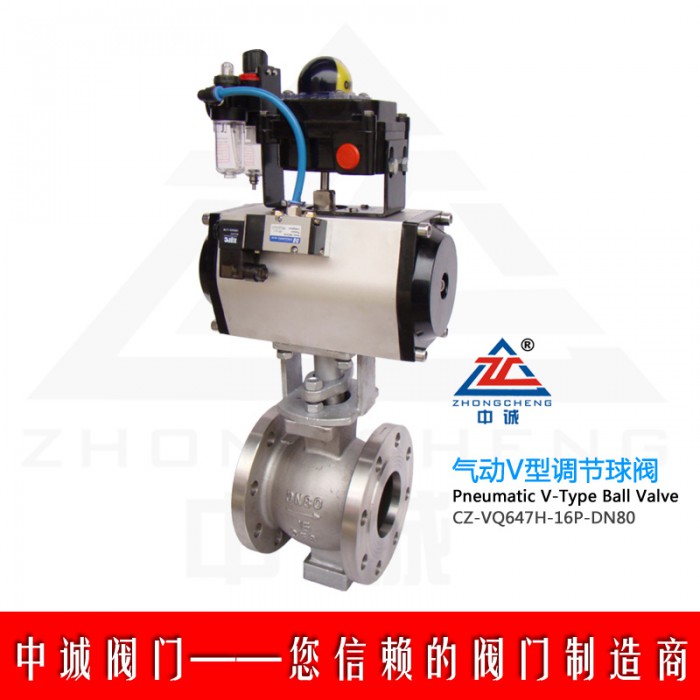

品牌:中诚
型号:CZ-VQ647H
规格:DN50-DN600
发货:3天内
球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。
阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，*大可调比为100：1，还具有精确调节与可靠定位的功能。
V型球阀(VQ47F)特点
适用于经常操作,启闭迅速,轻便,流体阻力小,结构简单,相对体积小,重量轻,便于维修,密封性能好,不受安装方向的限制,介质的流向可任意,无振动,噪声小。可选配本公司生产的气动、电动、及气动调节型、电动调节型。
V型球阀(VQ47F)应用规范：
1、设计、制造 按GB12237-89
2、结构长度按 GB12221-89
3、连接法兰：JB79-94
4、 阀门检查和试验按GB13927-89
V型球阀(VQ47F) 主要零件材料
|
本体材质为碳钢 |
||||
|
1 |
底座 |
WCB |
LCB |
WC9 |
|
2 |
阀体 |
WCB |
LCB |
WC9 |
|
3 |
下阀轴 |
2Cr13 |
2Cr13 |
2Cr13 |
|
4 |
密封圈 |
PTFE/PPL/STL |
||
|
5 |
V球 |
CF8 |
CF8M |
CF3M |
|
6 |
上阀轴 |
2Cr13 |
2Cr13 |
2Cr13 |
|
7 |
填料 |
柔性石墨/PTFE |
||
|
8 |
填料压盖 |
WCB |
LCB |
WC9 |
|
9 |
压板 |
WCB |
LCB |
WC9 |
|
本体材质为不锈钢 |
||||
|
1 |
底座 |
CF8 |
CF8M |
CF3M |
|
2 |
阀体 |
CF8 |
CF8M |
CF3M |
|
3 |
下阀轴 |
304 |
316 |
316L |
|
4 |
密封圈 |
PTFE/PPL |
||
|
5 |
V球 |
CF8 |
CF8M |
CF3M |
|
6 |
上阀轴 |
304 |
316 |
316L |
|
7 |
填料 |
柔性石墨/PTFE |
||
|
8 |
填料压盖 |
CF8 |
CF8M |
CF3M |
|
9 |
压板 |
CF8 |
CF8M |
CF3M |
注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。
二、V型球阀(VQ47F)尺寸及质量
PN1.6 MPa主要连接尺寸及重量
|
公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
|
|
L |
124 |
145 |
165 |
194 |
210 |
229 |
243 |
297 |
338 |
520 |
600 |
|
|
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
470 |
580 |
|
|
手动 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
670 |
840 |
|
E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
257 |
257 |
|
|
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
400 |
400 |
|
|
W |
230 |
40 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
|
|
Wt(㎏) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
864 |
1600 |
|
|
电动 |
H2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
830 |
940 |
|
L1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
410 |
|
|
气动 |
H3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1393 |
1538 |
|
L2 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1360 |
1360 |
|
PN2.5 MPa主要连接尺寸及重量
|
公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
|
|
L |
124 |
145 |
165 |
194 |
210 |
229 |
243 |
297 |
338 |
520 |
600 |
|
|
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
470 |
580 |
|
|
手动 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
670 |
840 |
|
E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
257 |
257 |
|
|
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
400 |
400 |
|
|
W |
230 |
40 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
|
|
Wt(㎏) |
15 |
24 |
30 |
55 |
87 |
118 |
255 |
370 |
533 |
1030 |
2100 |
|
|
电动 |
H2 |
- |
- |
- |
- |
- |
235 |
235 |
400 |
400 |
410 |
420 |
|
L1 |
- |
- |
- |
- |
- |
74 |
350 |
350 |
420 |
400 |
400 |
|
|
气动 |
H3 |
340 |
379 |
452 |
479 |
646 |
666 |
814 |
1002 |
1059 |
1205 |
1295 |
|
L2 |
405 |
405 |
574 |
574 |
756 |
756 |
1060 |
1060 |
1060 |
1360 |
2840 |
|
