品牌:金钛阀门
型号:Z645T
规格:DN100~DN600
起订:1台
供应:900台
发货:3天内
友情提示：
金钛是永嘉水力控制阀实力厂家之一，专业生产止回阀等系列产品，也可以来样加工定制。
1、如果你对产品不知道用什么好，那么你可以找我们。但是，请你给我们说清楚是用在什么地方，有什么要求，希望你配合，毕竟你们的产品只有你们才了解，如果不配合，那怎么能让你满意呢？
2、订购时请多给我们一点时间，要明白不是你说下单就能马上生产出来的，厂里也不是等着任何一个人给我们下单。这个会有一个排单期，为了保证产品质量，也不可能随便做出来不用检查就给你了。所以，为了你们能顺利生产，*好请你们能提前一点给我们下单。
关于物流
1、 购物前有任何问题可以随时咨询我们，我们将竭诚为你服务。
2、 关于产品价格，由于阀门产品规格不同，材质不同，以上单价仅供参考，实际产品价格请咨询买家，未经咨询恕不发货。
3、关于物流，由于物流方式不同，具体物流由买卖双方协商决定

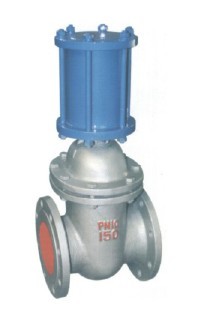

Z645T气动闸阀
产品品牌：金钛阀门
产品型号：Z645T
公称通径：DN100~DN600
公称压力：1.0~4.0Mpa
适用介质：水、油品
适用温度：0~80℃
连接形式：法兰
材质：铸铁，铸钢，球磨铸铁，不锈钢
气动闸阀产品简介
本阀安装在工作介质为水、气、油等管道中作截流用，可安装在各类池子外、还可以用以排除池底泥沙和污物等。
气动闸阀特点
流体阻力小，密封面受到介质的冲刷和侵蚀小。
开启与关闭较省力。
介质流向不受限制，不扰流、不降低压力。
形体美观、简单、结构长度短。
气动闸阀工作原理及性能
本系列产品均由液压缸和闸阀两大部分组成，液压缸为动力带动阀板升降，使阀体通道开启或关闭，以达到流体通断。液压缸活塞密封件为V形橡胶、其密封性能好，开启速度快，经久耐用。其寿命达五年以上，经用户使用后反馈信息有多达7年之久未更换者有之。如配以电磁换向阀指控液压缸工作，则能实现运控，自动等，也可以配以手动换向阀来控制本阀开启或关闭。
气动闸阀技术参数及材料
阀体、阀盖、阀板、液压缸外壳材料：HT200 WCB
液压缸套材料：ABS
液压缸活塞材料：铝合金
液压缸活塞密封材料：橡胶NR、 NBR
液压缸工作介质：清水、气、油（订货时注明）
液压缸工作压力：0,.15~1.17 0.3~1.17MPa
液压缸工作温度：常温
阀体公称压力：1.0~1.6MPa（订货时注明）
法兰标准：GB/T17241.6-98
实验标准：GB/T13927-92
气动闸阀连接尺寸
|
型号 |
Z745T-1.0 Z645T-1.0 |
||||||
|
DN |
L |
D |
D1 |
H |
H1 |
Do |
Z-d |
|
100 |
230 |
220 |
180 |
790 |
900 |
210 |
8-19 |
|
150 |
280 |
285 |
240 |
940 |
1100 |
280 |
8-23 |
|
200 |
330 |
340 |
295 |
1160 |
1400 |
330 |
8-23 |
|
250 |
380 |
395 |
350 |
1290 |
1560 |
370 |
12-23 |
|
300 |
420 |
445 |
400 |
1459 |
1776 |
410 |
12-23 |
|
350 |
450 |
505 |
460 |
1585 |
1950 |
440 |
16-23 |
|
400 |
480 |
656 |
515 |
1790 |
2200 |
440 |
16-28 |
|
500 |
540 |
670 |
520 |
2100 |
1600 |
540 |
20-28 |
|
600 |
600 |
780 |
725 |
34300 |
3160 |
610 |
20-31 |
