一、产品描述：

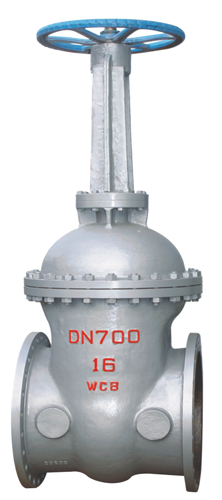

铸钢暗杆闸阀Z45H-16C是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门,闸阀在管路中主要作切断用。动作灵活可靠，密封性能优良。Z45H型暗杆铸钢闸阀替代传统铸铁阀门，结构紧凑、设计合理、阀门刚性好，通道流畅、流量系数大流阻系数小,结构简单,便于维修。它的密封面采用不锈钢和硬质合金，使用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。
二、铸钢暗杆闸阀（Z45H型）产品特点：
1．结构紧凑．设计合理，阀门刚性好，通道流畅，流阻系数小。
2．密封面采用不锈钢和硬质合金，使用寿命长。
3．采用柔性石墨填料．密封可靠．操作轻便灵活。
4．驱动形式：分手动，电动，齿轮传动。
三、铸钢暗杆闸阀主要性能
|
型号 |
公称压力MPa |
试验压力Mpa |
工作温度 |
使用介质 |
|
|
Z45H-10C |
1.0 |
1.1 |
1.5 |
29-425℃ |
水、蒸汽、油 |
|
Z45H-16C |
1.6 |
1.76 |
2.4 |
||
|
Z45H-25C |
2.5 |
2.75 |
3.75 |
||
四、铸钢暗杆闸阀主要外形及连接尺寸
|
口径 DN(mm) |
Z45H-10C |
Z45H-16C |
||||||
|
L |
D |
H |
D0 |
L |
D |
H |
D0 |
|
|
40 |
165 |
145 |
300 |
160 |
240 |
345 |
200 |
160 |
|
50 |
180 |
160 |
300 |
180 |
250 |
355 |
240 |
180 |
|
65 |
195 |
180 |
340 |
180 |
265 |
375 |
240 |
180 |
|
80 |
210 |
195 |
360 |
200 |
280 |
435 |
280 |
200 |
|
100 |
230 |
215 |
400 |
200 |
300 |
500 |
320 |
200 |
|
125 |
255 |
245 |
500 |
240 |
325 |
615 |
360 |
240 |
|
150 |
280 |
280 |
550 |
240 |
350 |
675 |
360 |
240 |
|
200 |
330 |
335 |
620 |
320 |
400 |
750 |
400 |
320 |
|
250 |
380 |
390 |
700 |
320 |
450 |
970 |
450 |
320 |
|
300 |
420 |
440 |
800 |
400 |
500 |
1145 |
560 |
400 |
|
350 |
450 |
500 |
950 |
400 |
550 |
- |
- |
400 |
|
400 |
480 |
565 |
1050 |
500 |
600 |
- |
- |
500 |
|
450 |
510 |
615 |
1175 |
500 |
650 |
- |
- |
500 |
|
500 |
540 |
670 |
1410 |
720 |
700 |
- |
- |
720 |
|
600 |
600 |
780 |
1550 |
720 |
750 |
- |
- |
720 |
