品牌:耐派
型号:ZZYP
规格:-
起订:1台
发货:5天内
|

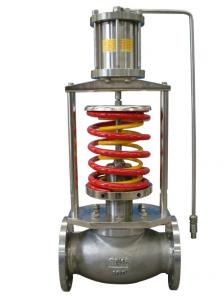

产品概述：ZZYP自力式调节阀产品一般分有单座式(ZZYP)、套筒式压力调节阀(ZZYM)、ZZYN自力式压力双座调节阀(ZZYN)这三种结构形式；执行机构有薄膜式、活塞式二种一种无需外加能源，利用被控介质自身能量当动力源、引入执行膜室产生推力，控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。可在无气、无电的场所。自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到*佳的控制效果。作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。自力式压力调节阀公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。自力式调节阀广泛应用于石油、化工行业、水处理，食品行业、电站、轻工、印染工业部门 二、ZZYP自力式调节阀产品特点 1、ZZYP自力式调节阀压力设定值在运行期间可连续设定。 2、ZZYP自力式调节阀采用压力平衡机构，使调节阀反应灵敏、控制精确。 3、对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。 4、橡胶膜片式检测，执行机构测精度高、动作灵敏。 5、自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
四、ZZYP自力式调节阀执行器技术参数
|
有效面积(cm ) |
32※ |
80 |
250 |
630 |
|
压力设定范围(MPa) |
0.8～1.6 |
0.1～0.6 |
0.015～0.15 |
0.005～0.035 |
|
0.3～1.2 |
0.05～0.3 |
0.01～0.07 |
||
|
保证压力阀正常工作的 |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
|
允许上下膜室之间*大压差(MPa) |
2.0 |
1.25 |
0.4 |
0.15 |
|
材料 |
膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维 |
|||
|
控制管线、接头 |
铜管或钢管10×1；卡套式接头：R1/4" |
|||
ZZYP自力式调节阀主要零件材料
|
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
|
主要 零件 |
阀体 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
阀芯、阀座 |
1Cr18Ni9Ti(304) |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
|
阀杆 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
膜片 |
丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 |
|||
|
膜盖 |
A3、A4钢涂四氟乙烯 |
|||
|
填料 |
聚四氟乙烯、柔性石墨 |
|||
|
弹簧 |
60Si2Mn |
|||
|
导向套 |
HPb59-1 |
|||
