【Q671F气动薄型球阀】浦蝶气动薄型球阀系列

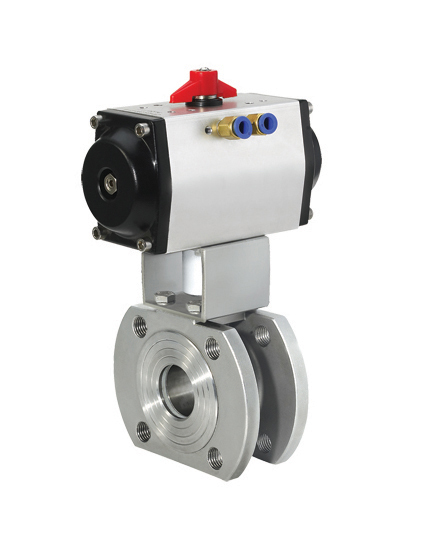

1.Q671F气动薄型球阀概述
气动薄型球阀是引进国外先进技术的基础上进行特殊设计，精心制造的产品。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，就可以实现全开—全闭的动作。该产品密封性能分为金属密封与软密封。具有结构紧凑、体积精小、密封性好、运行可靠、维修容易、安装方便、适应性强等优点。可广泛用于石油、化工、轻工、制药、造纸等工业过程自动控制系统中作远距离集中控制或就地控制。
2.Q671F气动薄型球阀技术参数
3.Q671F气动薄型球阀图纸及尺寸
|
通径DN
|
d
|
L
|
D
|
K
|
D1
|
n-Md
|
f
|
H
|
W
|
|
mm
|
in
|
|
10
|
3/8″
|
10
|
32
|
85
|
60
|
38
|
4-M12
|
2
|
165
|
104
|
|
15
|
1/2″
|
14
|
35
|
90
|
65
|
46
|
4-M12
|
2
|
180
|
140
|
|
20
|
3/4″
|
19
|
38
|
100
|
75
|
56
|
4-M12
|
2
|
185
|
140
|
|
25
|
1″
|
24
|
42
|
110
|
85
|
65
|
4-M12
|
2
|
190
|
140
|
|
32
|
1 1/4″
|
29
|
50
|
130
|
100
|
76
|
4-M16
|
3
|
205
|
164
|
|
40
|
1 1/2″
|
38
|
60
|
145
|
110
|
84
|
4-M16
|
3
|
220
|
164
|
|
50
|
2″
|
48
|
70
|
160
|
125
|
99
|
4-M16
|
3
|
255
|
190
|
|
65
|
2 1/2″
|
64
|
95
|
180
|
145
|
118
|
8-M16
|
3
|
280
|
210
|
|
80
|
3″
|
76
|
118
|
195
|
160
|
132
|
8-M16
|
3
|
330
|
247
|
|
100
|
4″
|
95
|
140
|
215
|
180
|
156
|
8-M20
|
3
|
370
|
276
|
|
125
|
5″
|
118
|
195
|
245
|
210
|
184
|
8-M24
|
3
|
460
|
348
|
|
150
|
6″
|
150
|
260
|
280
|
240
|
211
|
8-M24
|
3
|
540
|
378
|
|
200
|
8″
|
200
|
350
|
335
|
295
|
274
|
8-M24
|
3
|
670
|
432
|
结构长度：
Q/OLF002-88
法兰标准：JB亦可按GB9113、ANSI B16.5 JIS B2212
气动薄型球阀|气动不锈钢薄型球阀|气动保温薄型球阀|气动对夹球阀
|
公称通径DN(mm)
|
15～150
|
|
公称压力PN(MPa)
|
1.6～6.4
|
|
公称压力
Ps(MPa)
|
强度试验
|
2.4～9.6
|
|
密封试验
|
1.76～7.0
|
|
材料代号
|
C
|
P
|
R
|
|
主要
零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZGOCr18Ni12Mo2Ti
|
|
球杆
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
增强聚四氟乙炔烯 对位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
适用
工况
|
适用介质
|
水,蒸汽,油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28～250℃
|
|
执行器
|
型号
|
GT系列、SW系列, BRAY系列
|
|
气源压力
|
0.4～0.7MPa
|
|
