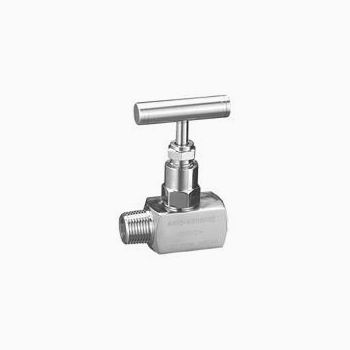

进口J21W-HB内外丝针形截止阀简介
J21W-HB内外丝针形截止阀特性:
1. 制造标准: ASME B16.34-2004
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥螺纹密封
4. 阀门检验和试验: API 598-1996
5. 公称压力:≤10000Psi
6. 适用温度:-29℃～+538℃
7. 适用介质:水,气,油及腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
J21W-HB内外丝针形截止阀主要零件材料/Materials of main parts
|
序号
NO.
|
零件名称
Part name
|
材质
Material
|
|
1
|
阀体 Body
|
20# A105 SS304 SS304L |
|
2
|
阀盖垫片 Bonnet Gasket
|
紫铜(Red copper) PTFE
|
|
3
|
阀盖Bonnet
|
20# A105 SS304 SS304L |
|
4
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
|
5
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
6
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L |
|
7
|
阀杆 Stem
|
20# A105 SS304 SS304L |
|
8
|
手柄 Handle
|
20# A105 SS304 SS304L |
|
9
|
内六角螺钉 Hexagon Screw
|
20# A105 SS304 SS304L |
|
型号
ITEM NO.
|
公称通径 DN
Nominal bore
|
Td
|
H
|
L
|
L1
|
N
|
|
J21W-HB-1
|
DN6
|
NPT1/4
|
75
|
58
|
75
|
60
|
|
J21W-HB-2
|
NPT1/2
|
80
|
62
|
66
|
60
|
|
|
J21W-HB-3
|
NPT3/4
|
80
|
57
|
-
|
60
|
|
|
J21W-HB-4
|
DN10
|
NPT3/8
|
75
|
58
|
78
|
60
|
|
J21W-HB-5
|
DN15
|
NPT1/2
|
77
|
68
|
86
|
60
|
注：其它细节方面请与我们联系（特殊型可定制）。
