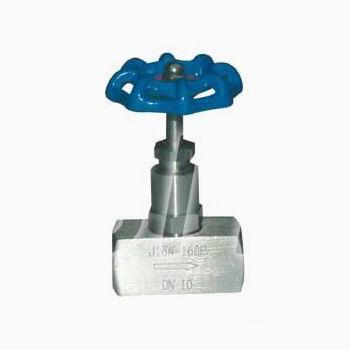

进口J13W-JH-d内螺纹针形截止阀-手轮简介
J13W-JH-d内螺纹针形截止阀-手轮特性:
1. 制造标准: GB/T12224-2005
JB/T7747-1995
2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检难及试验标准: JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质:水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
J13W-JH-d内螺纹针形截止阀-手轮主要零件材料/Materials of main parts
|
序号
NO.
|
零件名称
Part name
|
材质
Material
|
|
1
|
阀体 Body
|
20# A105 SS304 SS304L |
|
2
|
阀盖垫片 Bonnet Gasket
|
紫铜(Red copper) PTFE
|
|
3
|
阀盖Bonnet
|
20# A105 SS304 SS304L |
|
4
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
|
5
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
6
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L |
|
7
|
阀杆 Stem
|
20# A105 SS304 SS304L |
|
8
|
手轮 Handle
|
20# A105 SS304 SS304L |
|
9
|
带帽螺母Hooded Nut
|
20# A105 SS304 SS304L |
|
型号
ITEM NO.
|
公称通径 DN
Nominal bore
|
M
|
H
|
L
|
D0
|
|
J13W-JH-d-1
|
DN6
|
G1/4
|
85
|
58
|
60
|
|
J13W-JH-d-2
|
DN10
|
G3/8
|
87
|
58
|
60
|
|
J13W-JH-d-3
|
DN15
|
G1/2
|
87
|
60
|
65（70）
|
|
J13W-JH-d-4
|
DN20
|
G3/4
|
100
|
70
|
70（80）
|
|
J13W-JH-d-5
|
DN25
|
ZG1
|
110
|
78
|
80（100）
|
|
J13W-JH-d-6
|
DN32
|
G1-1/4
|
130
|
102
|
100（110）
|
注：其它详细资料请与我们联系（特殊型可定制）。
