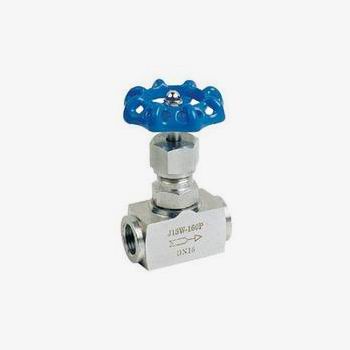

进口J13W/H内螺纹针形截止阀-标准型简介
进口J13W/H内螺纹针形截止阀-标准型特性:
1. 制造标准: GB/T12224-2005
JB/T7747-1995
2. 连接形式:内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征:锥面密封
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃～+538℃
7. 适用介质: 水,油,气及腐蚀性或非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
进口J13W/H内螺纹针形截止阀-标准型主要零件材料/Materials of main parts
|
序号
NO.
|
零件名称
Part name
|
材质
Material
|
|
1
|
阀体 Body
|
20# A105 SS304 SS304L |
|
2
|
阀盖垫片 Bonnet Gasket
|
紫铜(Red copper) PTFE
|
|
3
|
阀盖Bonnet
|
20# A105 SS304 SS304L |
|
4
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
|
5
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
6
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L |
|
7
|
锁紧螺母 Lock Nut
|
20# A105 SS304 SS304L |
|
8
|
阀杆 Stem
|
20# A105 SS304 SS304L |
|
9
|
手轮 Handle
|
20# A105 SS304 SS304L |
|
10
|
带帽螺母Hooded Nut
|
20# A105 SS304 SS304L |
|
型号
ITEM NO.
|
公称通径 DN
Nominal bore
|
G
|
H
|
L
|
D0
|
|
J13W/H-1
|
DN6
|
G1/4
|
90
|
60
|
63(60)
|
|
J13W/H-2
|
DN10
|
G3/8
|
92
|
60
|
63(60)
|
|
J13W/H-3
|
DN15
|
G1/2
|
98
|
65
|
63(70)
|
|
J13W/H-4
|
DN20
|
G3/4
|
110
|
80
|
78(80)
|
|
J13W/H-5
|
DN25
|
ZG1
|
125
|
90
|
100
|
|
J13W/H-6
|
DN32
|
G1-1/2
|
180
|
128
|
140(110)
|
注：其他细节方面请与我们联系（特殊型可定制）。
