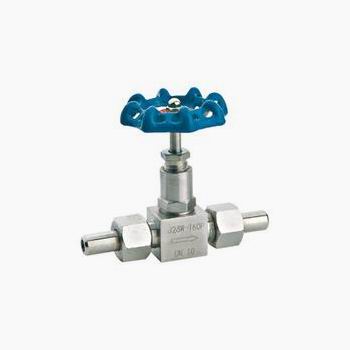

进口J21W-JH-d外螺纹针形截止阀简介
J21W-JH-d外螺纹针形截止阀特性:
1. 制造标准: GB/T12224-2005
JB/T7747-1995
2. 连接形式: 接管对焊连接
3. 结构特征:锥面密封,活动阀瓣
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质:水,油,气及腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
J21W-JH-d外螺纹针形截止阀主要零件材料/Materials of main parts
|
序号
NO.
|
零件名称
Part name
|
材质
Material
|
|
1
|
焊接接管 Weld Tube
|
20# A105 SS304 SS304L |
|
2
|
平垫圈Plain washer
|
PTFE 铜(copper) RTFE
|
|
3
|
管接头 Connection
|
20# A105 SS304 SS304L |
|
4
|
阀体 Body
|
20# A105 SS304 SS304L |
|
5
|
阀盖垫片 Bonnet Gasket
|
紫铜(Red copper) PTFE
|
|
6
|
阀盖Bonnet
|
20# A105 SS304 SS304L |
|
7
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
|
8
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
9
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L |
|
10
|
阀杆 Stem
|
20# A105 SS304 SS304L |
|
11
|
手轮 Handle
|
20# A105 SS304 SS304L |
|
12
|
带帽螺母Hooded Nut
|
20# A105 SS304 SS304L |
|
型号
ITEM NO.
|
公称通径 DN
Nominal bore
|
ø
|
ø1
|
H
|
L
|
L1
|
D0
|
|
J21W-JH-d-1
|
DN6
|
ø14
|
ø12
|
88
|
122
|
60
|
60(70)
|
|
J21W-JH-d-2
|
DN10
|
ø18
|
ø14
|
88
|
122
|
60(70)
|
60(80)
|
|
J21W-JH-d-3
|
DN15
|
ø22
|
ø17
|
88
|
134
|
62(80)
|
70(80)
|
|
J21W-JH-d-4
|
DN20
|
ø28
|
ø19
|
110
|
142
|
67(90)
|
80(110)
|
|
J21W-JH-d-5
|
DN25
|
ø34
|
ø22
|
110
|
159
|
77(100)
|
80(130)
|
其他细节方面请与我们联系（特殊型可定制）。
