1．总则

1．1 感谢您选用了本公司截止阀。阀门作为承压设备的一类，具有潜在的压力危害。提供本说明书是本公司的业务，为您在选用、保管、安装、使用和维修阀门时提供安全指导。

1．2 本公司生产的截止阀是作为标准产品按BS1873和ASME B16.34设计的，设计时根据压力等级进行了足够的强度计算，并提供了一定的安全余量，阀门的制造和检验以一套严格的质量保证体系得以保证，这些设计和质量保证以经过第三方批准。

1．3 本公司的截止阀设计未考虑每个特定的工况，用户或管道系统的设计者应根据其特定的工况，正确选择和使用合适班级磅级和材料的阀门。作为按常规设计的阀门，阀门选用时提请用户注意以下几点：

——工作压力、工作温度是否超出ASME B16.34的范围。

——阀门的设计未考虑运输、风载和地震载荷

——阀门的设计未考虑磨损。

——阀门的设计未考虑特定条件下的疲劳

——阀门的设计未考虑支架、附件、管线产生的反作用力或动能

——阀门的设计未考虑不稳定液体的分解而引起的压力升高或突然致冷

1．4 经CE认证的阀门均携带CE铭牌，CE铭牌永久地固定在阀体

上法兰处

2．用途和技术性能

2．1 用途

本系列阀门主要用于石油、化工、电站等行业中，切断或接通管路，从而使系统正常运行。

2．2 技术性能：

设计标准： BS1873，ASME B16.34

法兰尺寸： ASME B16.5

结构长度： ASME B16.10

公称通径： 50~450 mm（2~18”）

公称压力： 20~420 bars (150~2500LB)

适用温度：见表9

适用介质：见表9

主体材料： ASTM 材料，见表7

内件材料： API600内件材料，见表8

阀门试验： API598

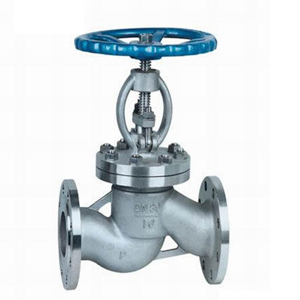

3．阀门结构见图一、二, 连接尺寸和主要外形尺寸见表1~表6。

表1 DN50~450（2~18”） 20bars(150LB) 截止阀连接尺寸及外形尺寸

DN	L	d	G	C	D	b	n-d1	W	H开	H关	重量kg
50	203	51	92	120.5	152	15.9	4-19	200	338	317	21
65	216	64	105	139.5	178	17.6	4-19	250	373	348	28
80	241	76	127	152.5	190	19.1	4-19	250	396	368	35
100	292	102	157	190.5	229	23.9	8-19	300	467	430	58
125	356	127	186	216	254	23.9	8-22	350	497	454	82
150	406	152	216	241.5	279	25.4	8-22	350	524	473	100
200	495	203	270	298.5	343	28.5	8-22	400	588	525	160
250	622	254	324	362	406	30.3	12-25	500	738	662	253
300	698	305	381	432	483	31.8	12-25	560	862	772	398
350	787	337	413	476	533	35.1	12-29	610	950	830	550
400	914	387	470	539.5	597	36.6	16-29	610	994	860	724
450	978	438	533	578	635	39.7	16-32	610	1140	994	1400

表2 DN50~400（2~16”） 50bars(300LB) 截止阀连接尺寸及外形尺寸

DN	L	d	G	C	D	B	n-d1	W	H开	H关	重量kg
50	267	51	92	127	165	22.4	8-19	200	534	332	25
65	292	64	105	149.5	190	25.4	8-22	250	436	410	38
80	318	76	127	168	210	28.5	8-22	250	421	392	49
100	356	102	157	200	254	31.8	8-22	350	496	459	76
125	400	127	186	235	279	35.1	8-22	450	620	570	125
150	444	152	216	270	318	36.6	12.22	500	675	625	168
200	559	203	270	330	381	41.2	12-25	560	912	845	282
250	622	254	324	387.5	444	47.8	16-29	600	949	873	385
300	711	305	381	451	521	50.8	22-25	650	1032	943	724
350	838	337	413	514.5	584	53.9	20-32	610	1130	1015	1125
400	864	387	470	571.5	648	57.2	20-35	610	1310	1112	1650

表3 DN50~400（2~16”） 100bars(600LB)截止阀连接尺寸及外形尺寸

DN	L	d	G	C	D	b	n-d1	W	H开	H关	重量kg
50	292	51	92	127	165	25.4	8-19	250	397	375	36
65	330	64	105	149.5	190	28.5	8-22	300	502	476	50
80	356	76	127	168	210	31.8	8-22	350	496	467	78
100	432	102	157	216	273	38.1	8-25	450	599	562	120
125	508	127	186	266.5	330	44.5	8-29	500	701	652	187
150	559	152	216	292	356	47.8	12-29	560	791	741	284
200	660	200	270	349	419	55.7	12-32	458	932	872	543
250	787	248	324	432	508	63.5	16-35	700	1040	965	700
300	838	298	381	489	559	66.6	20-35	610	1280	1190	900
350	889	327	413	527	603	69.9	20-38	610	1450	1281	1620
400	991	375	470	603	686	76.2	20-41	610	1610	1482	2160

表4 DN50~200（2~8”）150bars(900LB)截止阀连接尺寸及外形尺寸

DN	L	d	G	C	D	B	n-d1	W	H开	H关	重量kg
50	368	47	92	165.0	216	38.1	8-25	350	590	563	75
65	419	57	105	190.5	244	41.2	8-29	350	660	625	112
80	381	73	127	190.5	241	38.1	8-25	450	699	670	85
100	457	98	157	235.0	292	44.5	8-32	500	795	758	158
125	559	121	186	279.5	349	50.8	8-35	610	907	861	250
150	610	146	216	317.5	381	55.7	12-32	610	1108	1051	360
200	737	191	270	393.5	470	63.5	12-38	610	1184	1113	597

表5 DN50~200（2~8”） 250bars(1500LB)截止阀连接尺寸及外形尺寸

DN	L	d	G	C	D	b	n-d1	W	H开	H关	重量kg
50	368	47.5	92	165.0	216	38.1	8-25	350	592	573	75
65	419	57	105	190.5	244	41.2	8-29	350	660	637	112
80	470	70	127	203.0	267	47.8	8-32	500	692	664	179
100	546	92	157	241.5	311	53.9	8-35	560	795	760	299
125	673	111	186	292.0	375	73.2	8-41	610	853	816	332
150	705	136	216	317.5	394	82.6	12-38	610	1278	1225	462
200	832	178	270	393.5	483	92.0	12-45	610	1960	1894	830

表6 DN50~200（2~8”） 420bars(2500LB)截止阀连接尺寸及外形尺寸

DN	L	d	G	C	D	B	n-d1	W	H开	H关	重量kg
50	451	38.1	92	171.5	235	50.8	8-29	400	720	700	141
65	508	47.0	105	197.0	267	57.2	8-32	500	800	778	214
80	578	57.0	127	228.5	305	66.6	8-35	560	885	862	238
100	673	73.0	157	273.0	356	76.2	8-41	610	1260	1232	644
125	794	92.0	186	324.0	419	92.0	8-48	610	1505	1474	1203
150	914	111.0	216	368.0	483	108.0	8-54	610	1905	1865	1700
200	1022	146.0	270	438.0	552	127.0	12-54	610	2645	2692	3950

4．主要零件材料

用户应根据工作温度、工作压力、工作介质按ASME B16.34标准温压等级表规定选用材料、阀门压力等级。制造商只对定单上指明的材料、阀门压力等级负责。对由于用户选用的材料、阀门的压力级与使用条件的不一致性不负责任。

表7 阀门主要零件材料表

No PartsName	Materials
1 阀体	ASTM A216-WCB	ASTM A352-LCB	ASTM A352-LCC	ASTM A217-WC6	ASTM A217-WC9	ASTM A351 CF8	ASTM A351 CF8M	ASTM A351 CF3	ASTM A351 CF3M
2 阀盖	ASTM A216-WCB	ASTM A352-LCB	ASTM A352-LCC	ASTM A217-WC6	ASTM A217-WC9	ASTM A351 CF8	ASTM A351 CF8M	ASTM A351 CF3	ASTM A351 CF3M
4 支架	ASTM A216-WCB	ASTM A352-LCB	ASTM A352-LCC	ASTM A217-WC6	ASTM A217-WC9	ASTM A351 CF8
5 阀杆螺母	ASTM A439-D2
6 压板	ASTM A216-WCB	ASTM A352-LCB	ASTM A352-LCC	ASTM A217-WC6	ASTM A217-WC9	ASTM A351 CF8
7 手轮	DUCTILEIRON
11 压套	ASTM A276 420
13 垫片	150~600LB,不锈钢缠绕垫 900~1500LB,金属垫
14 填料	GRAPHITE
15 压盖	CARBON STEEL					ASTM A276 304
16 螺柱	ASTM A193 B7	ASTM A320 L7M	ASTM A320 L7M	ASTM A193 B16	ASTM A193 B16	ASTM A193 B8
17 螺母	ASTM A194 2H	ASTM A320 7M	ASTM A320 7M	ASTM A194 4	ASTM A194 4	ASTM A194 8
18 活节螺栓	ASTM A193 B7	ASTM A320 L7M	ASTM A320 L7M	ASTM A193 B16	ASTM A193 B16	ASTM A193 B8
19 螺母	ASTM A194 2H	ASTM A320 7M	ASTM A320 7M	ASTM A194 4	ASTM A194 4	ASTM A194 8
24 销	CARBON STEEL	STAINLESS STEEL	STAINLESS STEEL	STAINLESS STEEL	STAINLESS STEEL	STAINLESS STEEL

表8 阀门常用内件配对材料表

API 600内件号	座圈密封面	闸板密封面	阀杆	上密封座	隔环
1	ER410	ER410	ASTM A182 F6a	ASTM A182 F6a	ASTM A182 F6a
2	304	304	ASTM A182 F304	ASTM A182 F304	ASTM A182 F304
5	STL	STL	ASTM A182 F6a	ASTM A182 F6a	ASTM A182 F6a
8	STL	ER410	ASTM A182 F6a	ASTM A182 F6a	ASTM A182 F6a
9	Monel	Monel	Monel	Monel	Monel
10	316	316	ASTM A182 F316	ASTM A182 F316	ASTM A182 F316
12	STL	316	ASTM A182 F316	ASTM A182 F316	ASTM A182 F316

表9 壳体材料的适用介质和温度范围

ASTM

A216-

WCB

ASTM A352-

LCB

ASTM A352-LCC

ASTM A217-WC6

ASTM A217-WC9

ASTM A351- CF8

ASTM A351- CF8M

ASTM A351- CF3

ASTM A351 -CF3M

RECOMMEND TEMPERATURE LIMITS

-29~427

-46~343

-29~593

-29~537

-29~427

-29~454

APPLICATION

STEAM,WATER,OIL VAPOUR,GAS and GENERAL SERVICE

LOW TEMPERATURE SERVICE STEAM,WATER,OIL VAPOUR,GAS

HIGH TEMPERATURE SERVICE STEAM,WATER,OIL VAPOUR,GAS

HIGH and LOW TEMPERATURE SERVICE

CORROSION RESISTANCE

5. 阀门工作原理和结构说明

5．1 工作原理

本系列阀门为截止阀，当顺时针方向旋转手轮，阀瓣下降将通道切断，即为关闭。逆时针方向旋转手轮，阀瓣上升，即为开启。

5．2 结构说明

5．2．1 阀门两端连接采用法兰端结构或对焊端结构，由用户在订单中指明。

5．2．2本系列阀门采用填料密封结构。填料选用国际上通用的柔性石墨组合填料。

5．2．3阀门中腔密封150~600LB采用不锈钢石墨缠绕垫、900~1500LB采用环形金属垫。

5．2．4 阀门采用楔形面密封形式，阀门密封面可根据用户要求按API600规定材料制作。

5．2．5 本系列阀门常规操作方式为手轮或伞齿轮装置，用户也

可选用与之相配的电动装置、液压执行器、气动执行器，但

这些执行器应带有CE标记才能使用。

6. 阀门运输

阀门运输之前，应准备好绳索、起吊设备和运输工具，并检查阀门包装，包装损坏的应修订好；包装应符合标准要求，不允许随便旋转已包装好的阀门的手轮；阀门应处于全闭状态，对已误开启的阀门，应将密封面擦干净后再关闭紧，封闭两端通道。传动装置应与阀门分别包装。

阀门装运起吊时，绳索应系在支架上，严禁系在手轮或阀杆上。阀门起吊应轻起轻放，不要撞击他物，放置应平稳。

阀门在运输中应爱护油漆、铭牌和法兰密封面；不允许在地面上拖拉阀门，更不允许将阀门两端密封面落地移动。

在施工现场暂不安装的阀门，不要拆开包装，应放置在安全的地方，并作好防雨、防尘的工作。

7. 阀门保管

7．1 阀门应存放在干燥通风的室内，阀门通道及法兰水线应用防护盖封闭。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

7．2 长期存放的阀门使用前应重新检查，清除污物，特别注意密封面的清洁，防止密封面损伤，重新进行压力试验合格后使用。

8．阀门安装

8．1 安装前应仔细核对阀门标志是否与使用要求相符。并注意介质

流动方向只能与阀体上的箭头指示方向一致

8．2 安装前应检查阀门通道和密封面，如有污垢附着，应用清洁的软布擦去。

8．3 安装前应检查手动装置操作是否灵活，有无卡阻现象

8．4 安装阀门时，阀门操作机构离操作地面宜在1.2m左右。当阀门的中心和手轮离操作地面超过1.8m时，应对操作频繁的阀门设置操作平台。阀门较多的管道，阀门尽量集中安装在平台上，便于操作。

对高度超过1.8m并且不经常操作的单个阀门，可采用链轮，延伸杆、活动平台以及活动梯等设施。当阀门安装在操作地面以下时，应设置伸长杆或地井。为安全起见，地井应加盖板。

8．5 水平管道上的阀门，其阀杆*好垂直向上，不宜将阀杆朝下安装；阀杆朝下不仅操作、维修不便，阀门还容易腐蚀。落地阀门安装位置倾斜，也会操作、维修不便。

8．6 并排安装在管道上的阀门，应有操作、维修、拆装的空间位置，其手轮之间的净距不得小于100mm;如间距较窄，应将阀门交错排列。

8．7 采用法兰端结构的阀门，用户应根据使用温度、使用压力、使用介质选用合适的螺柱、垫片，并对称均匀拧紧螺柱、螺母，螺柱应是全螺纹，且大于1英寸的螺柱应为8UN系列螺纹。

8．8 采用对焊端结构连接的阀门，用户应按照ASME B31.3的要求进行焊接和热处理，焊接应由有资格的人员进行，并在工艺评定合格后方可施焊。对ASTM A217 WC6材料应焊前预热，预热温度1490C；焊后热处理，热处理温度704~7460C，保温时间按管子壁厚2.4min/mm。对ASTM A217 WC9材料应焊前预热，预热温度1770C；焊后热处理，热处理温度704~7600C，保温时间按管子壁厚2.4min/mm。

9．阀门使用与维修

9．1 阀门安装后，在系统或管路试压时必须处于全开位置。不得作为调节流量或紧急排放用，由于此类用途而造成的危害制造商不负任何责任。

9．2 阀门的表面、阀杆和阀杆螺母上的梯形螺纹、阀杆螺母与支架滑动部位以及齿轮等部位容易粘积灰尘、油物以及介质残渍，对阀门易产生磨损和腐蚀，应经常清扫。

9．3 对阀门的腔体壁厚每三个月测量一次，如测得壁厚小于表10厚度应更换阀门。

表10 阀体*小壁厚

	20bars 150lb	50bars 300lb	100bars 600lb	150bars 900lb	250bars 1500lb	420bars 2500lb
DN50(2”)	5.59	6.35	6.35	7.88	11.18	15.75
DN65(2-1/2”)	5.59	6.35	7.12	8.64	12.70	19.05
DN80(3”)	5.59	7.12	7.88	10.42	15.75	22.36
DN100(4”)	6.35	7.88	9.40	12.70	20.58	27.69
DN125(5”)	7.12	8.64	11.18	15.00	23.12	34.04
DN150(6”)	7.12	9.66	12.70	18.29	27.69	40.39
DN200(8”)	7.88	11.18	15.75	22.36	35.82	52.33
DN250(10”)	8.64	12.70	19.05
DN300(12”)	9.66	14.23	23.12
DN350(14”)	10.42	15.75	24.64
DN400(16”)	11.18	17.53	27.69
DN450(18”)	11.94

9．4 阀门使用后，应进行定期在役检查，经常检查密封面密封及磨

损等情况；填料是否老化，失效；阀体是否发生腐蚀现象，如

发现上述情况，应及时进行修理或更换。对水、油介质建议每

隔三个月检修一次，对腐蚀性介质建议每隔一个月检修一次，

或按当地法规规定。

9．5 阀门经过检修后，重新进行装配、调整，进行密封性能试验，

同时记录检修时更换零部件的清单，以备查考。

9．6 阀门填料、垫片、螺栓螺母的更换用户可选择合适的尺寸自行更换，阀门填料、垫片也可在订货时作为备件订购，供维修时更换。阀门在带压情况下打开阀盖或带压情况下更换螺栓、螺母或填料是不允许的。阀门在更换填料、垫片、螺栓螺母后，应经试压合格后使用。

9．7 阀门密封面的维修用户可自行维修，但应保证其密封性，试压合格后使用。

9．8 阀门内件一般进行更换，不推荐维修，内件的更换应选用的提供的零件，如时间不允许，无法找到阀门制造商零件，用户应根据NEWAY图纸严格制作，检验合格后更换。制造商不对由于非制造商提供的零件造成的危害负责。

9．9 阀门的承压件不推荐维修，如发现承压件由于使用时间太长而造成影响安全的缺陷，用户应及时更换新阀门。

9．10 对在线的阀体进行焊接修理是不允许的。

9．11 不允许在运行中的阀门上敲打、站人或支承重物。

10．可能发生的故障、原因及消除方法

可能发生的故障

发生故障的原因

消除方法

填料渗漏

1. 填料压板螺母松驰

2. 填料圈数不够

3.填料由于使用过久

或保存不妥而失效

4．阀杆密封面损坏

1. 均匀地拧紧螺母将填料紧压

2. 增加填料圈数

3. 更换新填料

4. 应结合装置及管道检修，对阀杆按周期进行修理或更换
