品牌:万豪
型号:Zkyvb-0.5
规格:100-3000
起订:1台
供应:1000台
发货:3天内
购买咨询

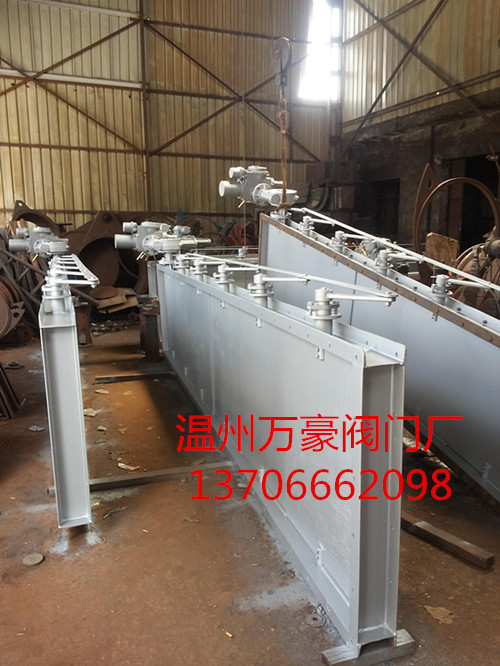

本阀又称电动烟道多叶蝶阀，本阀可与各种执行器配套使用，具有叶片多噪声小、重量轻、操作力距小、流通能力大、操作维护方便、价格便宜，特别适用于大口径、大流量、低压差场合如(风机进出口处)，广泛适用于冶金、矿山、建材、化工、电站等行业的通风除尘、供气管道上，对空气、烟气、含粉尘气体可燃性气体进行启闭和调节。
二、主要性能参数
|
型号规格 |
FDBD-0.5C DN900*1800 |
|
公称压力（Mpa） |
0.05 |
|
壳体试验压力（Mpa） |
0.075 |
|
驱动方式 |
电动 |
|
适用温度（℃） |
≤300 |
|
适用介质 |
烟气、含尘气体 |
|
泄露量 |
≤3% |
|
反馈信号 |
4-20mA |
主要零部件材料
|
零件名称 |
阀体 |
阀板 |
填料 |
阀杆 |
|
材料 |
Q235B |
Q235B |
石墨 |
45#钢 |
三、结构特点
该阀由阀体、阀板、上阀杆、下阀杆、传动曲柄 、传动杆组成，阀板为多叶结构。方形阀门在关闭时每片阀板边缘之间约有10mm的重叠，阀板与阀体上焊接的阀座重叠。上阀杆头部设有传动曲柄，传动杆 将所有的传动曲柄连接在一起。阀杆部位设有轴承，减少了阀门本身的阻力，阀门在工作时开启迅速、操作力距小。
