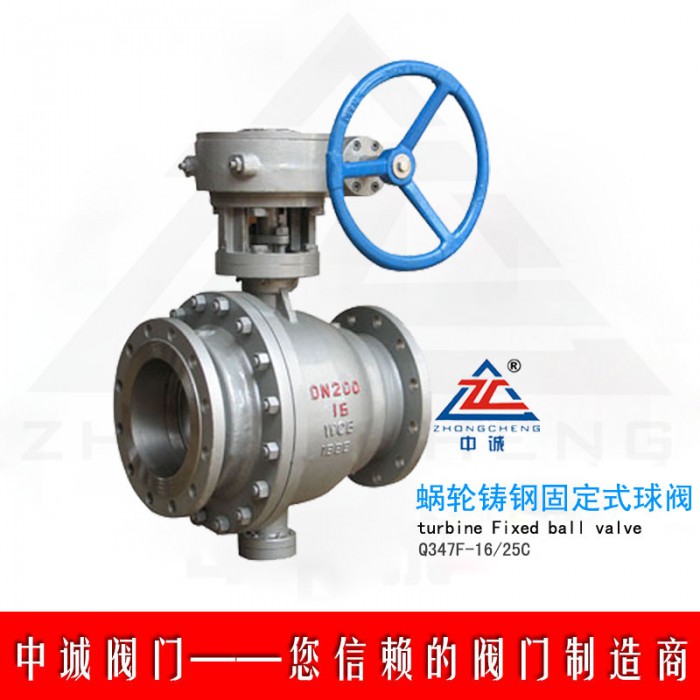

铸钢固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
铸钢固定式球阀产品特点
1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构，密封预紧力设计合理、闭启灵活，有效保证密封的可靠性。
2 、采用特殊结构装置的阀杆，不仅确保填写料处还会渗漏，且防止了阀杆脱出。
3、根据用户的需要，可设计成适应粉尘（包括含固体颗粒），浆料等介质的结构，使球阀耐磨及耐高温性能更好。
4、本身具有防火防静电功能。
5、该结构球阀应按规定流向使用。
铸钢固定式球阀主要性能规范：
|
试验压力
(Mpa) |
公称压力(Mpa)
|
压力级(Class)
|
JIS(Mpa)
|
|||||||||
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
400
|
600
|
900
|
10K
|
20K
|
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
10.2
|
15.3
|
23.1
|
2.4
|
3.8
|
|
密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
7.5
|
11.2
|
16.8
|
1.5
|
2.8
|
|
气密试验
|
0.5～0.7
|
|||||||||||
|
工作温度
|
PTFE≤150℃ PPL≤300℃ 碳纤≤350℃
|
|||||||||||
|
适用介质
|
C：水、油、蒸气 P：硝酸类(温度≤200℃ )R：醋酸类(温度≤200℃ )
|
|||||||||||
|
驱动方式
|
手动、气动、电动、液动等
|
|||||||||||
铸钢固定式球阀主要零部件材料：
|
零件名称
|
普通碳素钢系列
|
不锈钢系列
|
低温钢系列
|
抗硫系列
|
||
|
Gb标准
|
NACE标准
|
|||||
|
阀体、左体、底盖
|
A216-WCB
|
A351-CF8、CF8M、CF3、CF3M
|
A352-LCB、LCC
|
A216-WCB
|
A351-CF8M
|
|
|
球体
|
A216-WCB+HCr
|
A351-CF8、CF8M、CF3、CF3M
|
A352-LCB、LCC
|
A216-WCB+HCr
|
A351-CF8M
|
|
|
阀座
|
PTFE；烧结碳纤维；金属+橡胶组件；司太立；本体密封
|
|||||
|
上、下阀杆
|
A182-F6a
|
A182-F304、316
|
A182-6a
|
318
|
A182-F316
|
|
|
阀座支承点
|
A182-F304、316
|
LF2·Zn
|
A105·Zn
|
A182-F316
|
||
|
阀杆填料
|
PTFE；碳纤维
|
|||||
|
上、下阀杆轴承、止推轴
|
金属衬PTFE；烧结碳纤维
|
|||||
|
填料压环
|
A182-F6aA182-F6a
|
A182-F304、316
|
A182-F6a
|
A182-F6a
|
A182-F316
|
|
|
弹簧
|
3yc-7
|
|||||
|
双头螺柱
|
A193-B7
|
A193-B8 B8M
|
A320-17
|
A193-B7
|
A193-B7
|
|
|
螺母
|
A194-2H
|
A193-8M
|
A194-4
|
A194-2H
|
A194-2H
|
|
|
压盖
|
A216-WCB,A105
|
|||||
|
排污塞
|
A105
|
A182-F304、316
|
Lf2
|
A105
|
A182-F316
|
|
铸钢固定式球阀制造标准:
|
设计依据
|
国标系列
|
美标系列
|
|
|
设计标准
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法兰连接结构长度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
结构长度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
连接法兰
|
GB/T9113
JB/T79 Hg20592 |
ANSI B16.5、B16.47
|
|
|
对焊端
|
GB/T12224
|
ANSI B16.25
|
|
|
试验和检验
|
GB/T9092
|
AP16D
|
AP1598
|
铸钢固定式球阀主要外形连接尺寸：
