价格:未填
品牌:中诚阀门
型号:DYQ340F/DYQ340Y
发货:3天内
购买咨询

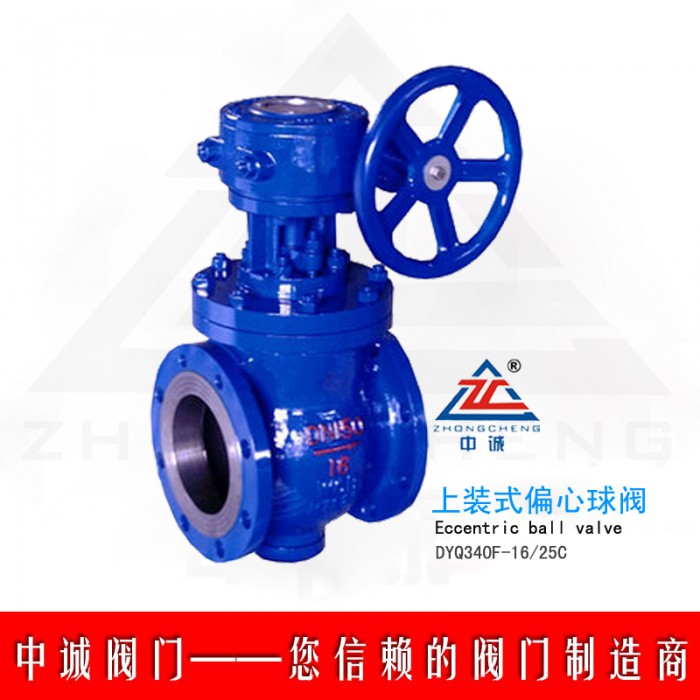

上装式偏心半球阀结构特点:
① 偏心半球阀为上装式结构。主要针对冲蚀磨损非常严重的介质，上装结构在被损启闭件的更换维修是非常方便，无须将整台阀门从管道上拆下，大大的节省了维修时间和成本。
② 偏心半球阀是单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
③ 低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
④ 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
⑤ 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
⑥ 偏心半球阀密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
上装式偏心半球阀用途:
偏心半球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。适用于污水处理、纸浆、氧化铝、城市采暖供热要标严紧的场合；适用于电厂、水力除渣或气态输送管道的控制。
| 上装式偏心半球阀主要性能规范 Main specifications |
|
公称压力 Nominal pressure
|
0.6
|
1.0
|
1.6
|
2.0
|
2.5
|
4.0
|
5.0
|
6.4
|
10
|
|
壳体试验压力 Shell test pressure
|
0.9
|
1.5
|
2.4
|
3.0
|
3.8
|
6.0
|
7.5
|
9.6
|
15
|
|
高压密封试验 High pressure tight test
|
0.66
|
1.1
|
1.8
|
2.2
|
2.8
|
4.4
|
5.5
|
7.1
|
11
|
|
适用介质及温度℃
Applicable media & Temperature
|
PYQ40型
|
水、蒸汽、纸浆等溶液
Water,vapor,pulp,and other solutions,t≤180℃
|
|
PYQ40型
|
天然气、煤气、液化气、原油、重油 Natural gas,coal gas,liquefied gas,crude oil,and heavy oil,t ≤425℃
|
|
PYQ40型
|
溶液、矿浆、氧化铝粉、煤粉、煤灰、含尘气体、废渣等
Solution,Ore oar,Alumina powder,coal fines,coal ash,dusty gas,
waste residues,etc.t ≤300℃
|
|
| |
|
上装式偏心半球阀主要零件材质及代号 Materials and codes of main parts
|
|
零件名称
Name of part
|
PYQ40型
|
PYQ40型
|
PYQ40型
|
|
阀体
Valve body
|
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8
|
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8
|
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8
|
|
阀杆
Valve stem
|
2Cr13/304
|
2Cr13/304
|
2Cr13/304
|
|
阀芯密封副
Sealing set for valve body
|
WCB/CF8+Cr
|
WCB/CF8+硬化合金钢
WCB/CF8+Hardens alloy steel
|
特种硬化合金钢质
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel
|
|
阀座密封副
Sealing set for valve seat
|
PTFE/Molon
|
WCB/CF8+硬化合金钢
WCB/CF8+Hardens alloy steel
|
特种硬化合金钢质
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel
|
|
说明：1、本产品法兰连接尺寸按GB/T 9113.1-2000.ASME/ANSI 16.5规定的突面法兰；
2、结构长度参照GB 12221-2005，ASNE B16.10的规定；
3、制造和验收技术条件参照GB12237-89，API 6D；
4、压力试验按JB/T9092-1999，GB/T13927-92，AP1598的要求。
|
