品牌:中诚阀门
型号:VQ347F/VQ347Y
发货:3天内
购买咨询

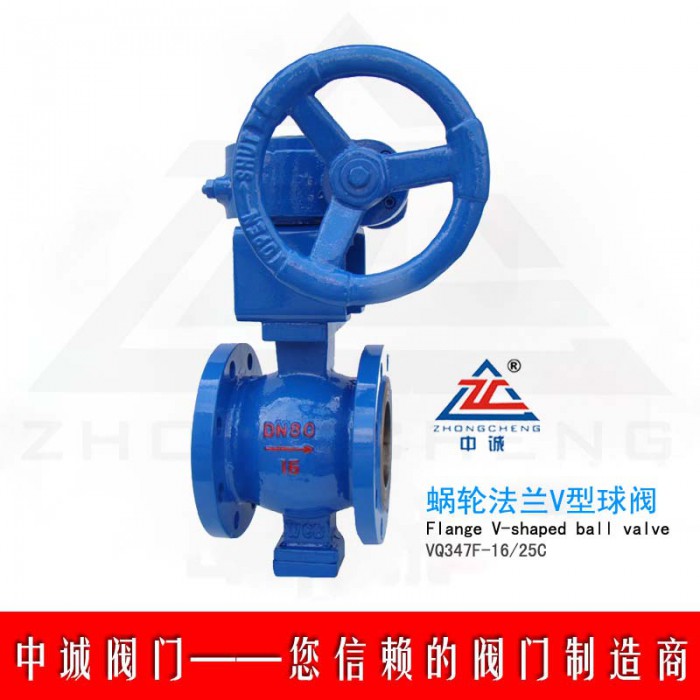

V型球阀是一种芯阀座采用金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的*佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，*大可调比为100：1，还具有精确调节与可靠定位的功能。
法兰V型球阀特点
适用于经常操作,启闭迅速,轻便,流体阻力小,结构简单,相对体积小,重量轻,便于维修,密封性能好,不受安装方向的限制,介质的流向可任意,无振动,噪声小。可选配本公司生产的气动、电动、及气动调节型、电动调节型。
法兰V型球阀应用规范：
1、设计、制造 按GB12237-89
2、结构长度按 GB12221-89
3、连接法兰：JB79-94
4、 阀门检查和试验按GB13927-89
法兰V型球阀主要零件材料
|
本体材质为碳钢
|
||||
|
1
|
底座
|
WCB
|
LCB
|
WC9
|
|
2
|
阀体
|
WCB
|
LCB
|
WC9
|
|
3
|
下阀轴
|
2Cr13
|
2Cr13
|
2Cr13
|
|
4
|
密封圈
|
PTFE/PPL/STL
|
||
|
5
|
V球
|
CF8
|
CF8M
|
CF3M
|
|
6
|
上阀轴
|
2Cr13
|
2Cr13
|
2Cr13
|
|
7
|
填料
|
柔性石墨/PTFE
|
||
|
8
|
填料压盖
|
WCB
|
LCB
|
WC9
|
|
9
|
压板
|
WCB
|
LCB
|
WC9
|
|
本体材质为不锈钢
|
||||
|
1
|
底座
|
CF8
|
CF8M
|
CF3M
|
|
2
|
阀体
|
CF8
|
CF8M
|
CF3M
|
|
3
|
下阀轴
|
304
|
316
|
316L
|
|
4
|
密封圈
|
PTFE/PPL/STL
|
||
|
5
|
V球
|
CF8
|
CF8M
|
CF3M
|
|
6
|
上阀轴
|
304
|
316
|
316L
|
|
7
|
填料
|
柔性石墨/PTFE
|
||
|
8
|
填料压盖
|
CF8
|
CF8M
|
CF3M
|
|
9
|
压板
|
CF8
|
CF8M
|
CF3M
|
