品牌:中诚阀门
型号:Q361F/Q367F
发货:3天内
购买咨询

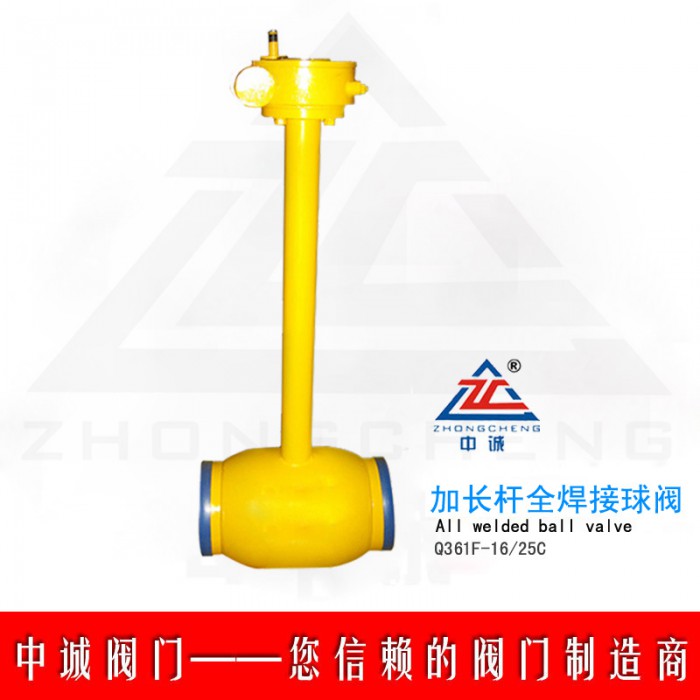

Q361F全焊接球阀产品概述:
全焊接球阀在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，其使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀能长期可靠运行使用，不需要维护，安装简单，使阀门的安装别的更为便捷。
Q361F全焊接球阀产品特性：
全焊接球阀，不会有外部泄漏等现象，由于阀座是由碳化特氟隆密封环及咖弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于车辆经过地面时而产生变形，管道耐老化。密封环本体采用含量20%C(碳素)的PTFE材质，保障完全无泄漏(0%)。
Q361F全焊接球阀用途：
1、 城市煤气：煤气输出管道、主干线及各支线供应管道等；
2、 集中供热：大型供热设备输出管线、主干线、支线；
3、 热交换机：管道及各回路启闭；
4、 钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道；
5、 各种工业设备：各种热处理管道、各种工业煤气和热力管道。
Q361F全焊接球阀主要零件材料
|
零件名称
|
材 料
|
||
|
阀体、阀盖、支架
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
球体
|
ZG2Cr13镀硬铬
|
ZG1Cr18Ni9Ti/HF
|
ZG0Cr18Ni12Mo2Ti/HF
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
阀座
|
PTFE/2Cr13
|
1Cr18Ni9Ti /HF
|
0Cr18Ni12Mo2Ti/HF
|
|
填料
|
PTFE/柔性石墨
|
||
|
螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
Q361F全焊接球阀主要性能规范:
|
设计标准
|
API6D、ASME B16.34、BS5351、ISO17292、DIN
|
|
连接方式
|
RF、RTJ法兰、对焊、螺纹、承插焊
|
|
操作方式
|
手动、气动、电动、气液联动等
|
|
尺寸范围
|
2” – 48” (DN 50-DN 1200)
|
|
压力范围
|
CLASS 150 – CLASS 2500 (Mpa 1.6- Mpa 42.0)
|
|
材质范围
|
碳钢、不锈钢、20#钢、镍基合金钢、钴基合金钢
|
|
温度范围
|
-196℃-540℃
|
|
应用范围
|
石油、天然气、化工、石化、电站、冶金、造纸等
|
Q361F全焊接球阀检验试压:
|
公称压力
PN |
*高使用压力
|
试验压力
|
||
|
强度试验压力
|
密封试验压力
|
气密封试验压力
|
||
|
1.6
|
1.6
|
2.4
|
1.76
|
0.6
|
|
2.5
|
2.5
|
3.75
|
2.75
|
0.6
|
|
4.0
|
4.O
|
6.0
|
4.4
|
0.6
|
|
6.4
|
6.4
|
9.6
|
7.04
|
0.6
|
|
10.0
|
10.0
|
15.0
|
11.0
|
0.6
|
