品牌:浙江中核阀门有限公司
型号:D341W-2.5C
规格:DN50-3500
起订:1台
供应:999台
发货:3天内
购买咨询

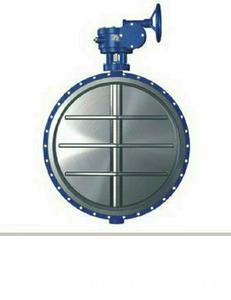

D341W手动通风蝶阀主要用途与适用范围
本阀门安装在钢铁冶金系统的热风炉、加热炉、换热器、除尘器等系统的冷风、煤气、空气及烟气管道上，起大面积截断介质、降低介质压力的作用（允许有内泄漏），也可起到调节介质流量的作用。
二、 主要参数：
|
公称通径DN（mm）
|
50-1200
|
||||||
|
公称压力PN(MPa)
|
0.05
|
0.25
|
0.6
|
||||
|
公称压力
(MPa) |
强度试验
|
0.075
|
0.375
|
0.9
|
|||
|
密封试验
|
≤15%
|
||||||
|
材料\材料代号
|
C
|
P
|
R
|
||||
|
主要零件
|
阀体
|
WCB
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|||
|
蝶板
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
||||
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
||||
|
密封圈
|
与阀体相同
|
||||||
|
填料
|
氟塑料、柔性石墨
|
||||||
|
适用工况
|
适用介质
|
煤气、含尘气体、烟道气等
|
|||||
|
适用温度
|
-29℃～425℃
|
-40℃～200℃
|
|||||
|
执行器
|
型号
|
GT或AW系列
|
|||||
|
气源压力
|
0.3-0.7MPa
|
||||||
|
执行标准
|
设计制造
|
结构长度
|
法兰尺寸
|
压力温度
|
试验检验
|
||
|
GBT/12238
|
GB12221
|
GB9115
|
GB9131
|
GB13927
|
|||
三、通风蝶阀工作原理及结构特点
该阀是垂直蝶板式具有调节特性的阀门，由阀体、阀板、阀轴、驱动装置等主要部件组成，全部为焊接结构，轴端采用柔性石墨编织填料密封，耐高温。阀板启闭靠手轮驱动手动装置，手动装置的*终输出力矩传动给阀轴，靠阀轴的转动驱动阀板旋转，用以改变管道内截面积，以达到大面积截断介质、降低介质压力或调节介质流量的作用，调节角度为0-90°。
四、主要零部件材料
|
适用温度（℃）
|
≤300
|
≤500
|
|
|
主要材料
|
阀体
|
Q235焊接
|
16Mn焊接
|
|
阀板
|
Q235焊接
|
16Mn焊接
|
|
|
阀轴
|
45
|
40Cr
|
|
