品牌:中诚阀门
型号:PZ73
发货:3天内
购买咨询

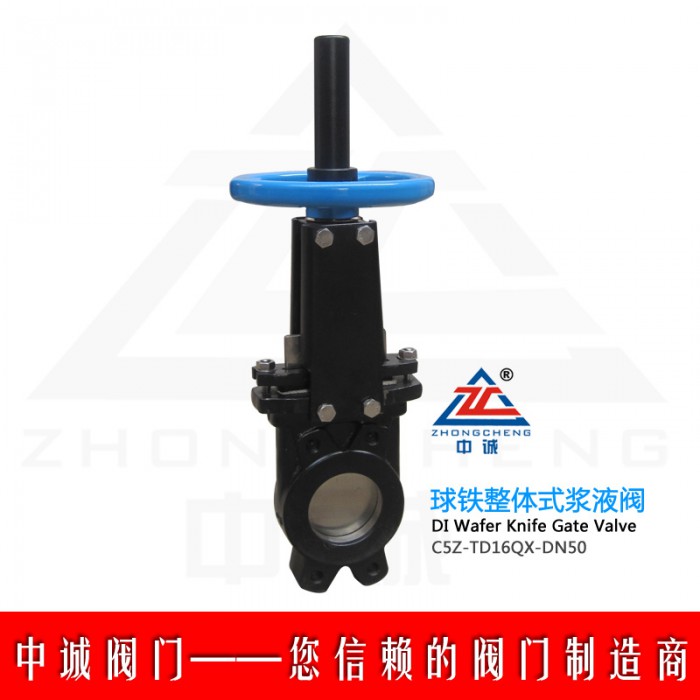

一体式浆液阀
一、主要性能规范及特点
|
公称压力（MPa） |
壳体试验（MPa） |
密封试验（MPa） |
工作温度 |
适用介质 |
|
0.6 |
0.9 |
0.66 |
≤80℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
本阀主要由阀体、O型圈、闸板、阀杆、支架等部件组成。
1.采用对夹一体式结构，体积小，重量轻：
2.完全敞开的通道，可以防止介质在阀内的沉积：
3.采用可更换式密封结构，一改普通浆液阀与刀型闸阀维修难的问题
4.阀体材质由传统的铸钢更换成了球墨铸铁，耐腐蚀性更好，有效延长了使用寿命
二、主要零部件材质
|
体、盖 |
阀板 |
阀杆 |
密封面 |
|
不锈钢、球墨铸铁、灰铸铁 |
不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
三、主要外形及连接尺寸（mm）
|
MPa |
DN |
L |
D |
D1 |
H |
N-M |
|
1.0 |
50 |
40 |
125 |
95 |
425 |
4-M16 |
|
65 |
40 |
145 |
110 |
475 |
4-M16 |
|
|
80 |
50 |
160 |
127 |
505 |
8-M16 |
|
|
100 |
50 | 180 |
149 |
580 |
8-M16 |
|
|
125 |
50 |
210 |
174 |
655 |
8-M16 |
|
|
150 |
60 |
240 |
199 |
745 |
8-M20 |
|
|
200 |
60 |
295 |
250 |
890 |
8-M20 |
|
|
250 |
70 |
350 |
310 |
1125 |
12-M20 |
|
|
300 |
70 |
400 | 360 |
1325 |
12-M20 |
|
|
350 |
96 | 460 | 416 |
1480 |
16-M20 |
|
|
400 |
100 | 515 | 466 |
1645 |
16-M24 |
