品牌:双恒
型号:RRHN
规格:公称通径：50～400mm
发货:3天内
购买咨询
一、概述

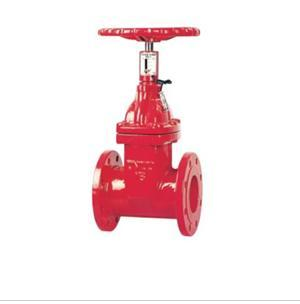

信号闸阀、信号蝶阀常用于应用于自动喷水消防管路系统，来监控供水管路，可以远地指示阀门开度。
升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆式闸阀，可以明显指示阀门开度，若安装位置较低。则需要附开度指示闸阀。
主要零部件材料
|
NO. |
零件名称 |
材质 |
|
1 |
传动帽 |
球墨铸铁、铸钢 |
|
2 |
手轮 |
可锻铸铁 |
|
3 |
防尘罩 |
塑料 |
|
4 |
密封圈 |
丁腈橡胶、三元乙丙 |
|
5 |
止推轴承 |
锡青铜 |
|
6 |
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
|
7 |
螺栓 |
碳钢、不锈钢 |
|
8 |
阀体 |
碳钢、球墨铸铁、铸钢 |
|
9 |
铜螺母 |
锡青铜 |
|
10 |
阀杆 |
不锈钢 |
|
11 |
阀瓣 |
球墨铸铁+三元乙丙或丁腈橡胶 |
主要技术参数
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
主要连接外型尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
H（全开） |
732 |
773 |
820 |
870 |
915 |
1003 |
1110 |
1263 |
1360 |
1550 |
1610 |
