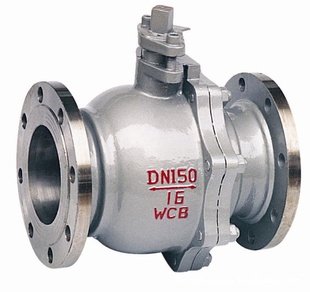

Q41F铸钢法兰浮动球阀

上海凯凯特种泵阀制造有限公司 2014-10-10 13:41

价格:￥0.00/台
品牌:上海凯凯
型号:Q41F-16C
规格:DN15-DN200
起订:1台
供应:1000台
发货:3天内

【阀门概述】：

上海凯凯特种泵阀制造有限公司专业生产的【Q41F法兰浮动球阀】和水利控制阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀*适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。

【阀门用途及特点】：
【Q41F法兰浮动球阀】被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用各种塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

【产品技术参数】：
适用温度：小于250℃ 驱动方式：手动、气动、电动、液动等。
公称通径：DN15-DN200 ,1/2"～8"

压力等级		试验压力(MPa）
公称压力（PN）	磅级（Class）	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

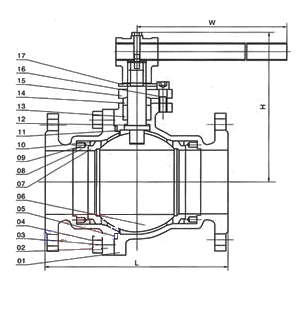

【阀门结构图】：

【阀门零部件材料】：

序号NO.	零件名称	材质
序号NO.	零件名称	GB	ASTM
1	阀体	WCB	A216-WCB
2	密封圈	PTFE	PTFE
3	球体	1Cr18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石体	WCB	A216-WCB
7	垫片	柔性石墨+不锈钢	B12.10-304/F.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A216-WCB
0	定位片	25	A105
11	挡圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	阀杆	1Cr33	A276-410
14	螺钉	35	A193-B7
15	止推垫片	PTFE	PTFE

【阀门外形及连接尺寸】：
【Q41F-16C碳钢法兰球阀】

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

【Q41F-25C碳钢法兰球阀】

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

【Q41F-40C碳钢法兰球阀】

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

【Q41F-64C碳钢法兰球阀】

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

【Q41F-100C碳钢法兰球阀】

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-
